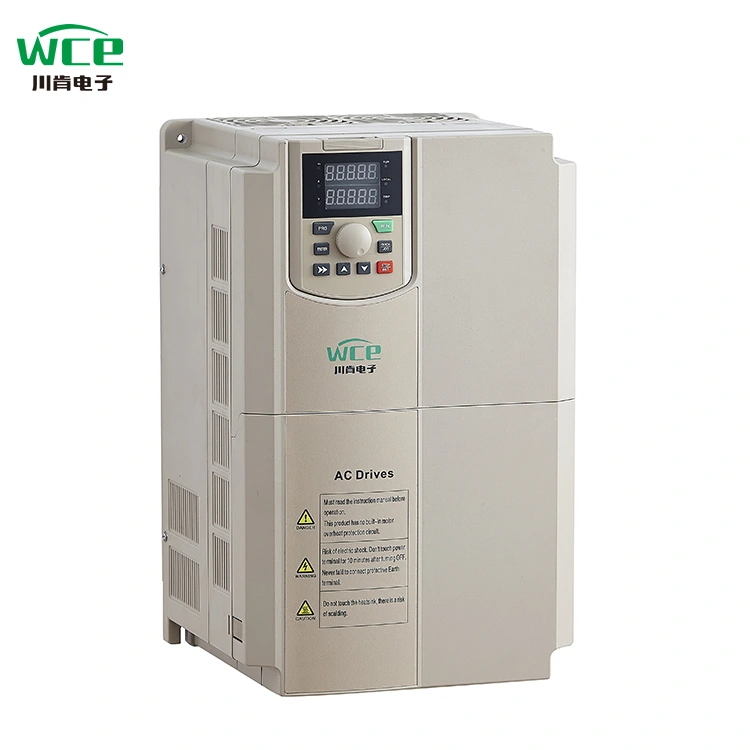

VFD AC Drive για αντλία

Οι δίσκοι της σειράς SCK300 της WCE είναι υψηλής απόδοσης, πολυλειτουργικοί δίσκοι που έχουν σχεδιαστεί για βιομηχανική αυτοματοποίηση, που χρησιμοποιούνται ευρέως σε ανεμιστήρες, αντλίες, ιμάντες μεταφορέων, θραυστήρες και άλλο εξοπλισμό. Ο πυρήνας της υιοθετεί την προηγμένη τεχνολογία ελέγχου των φορέων, η οποία έχει τα χαρακτηριστικά της ακρίβειας ρύθμισης υψηλής ταχύτητας, της εξοικονόμησης ενέργειας και της υψηλής απόδοσης, της σταθερής λειτουργίας κ.λπ. και μπορεί να καλύψει τις ανάγκες διαφόρων βιομηχανικών σεναρίων. Έχουμε επίσης κάνει προσαρμοσμένες λύσεις για τα ντουλάπια ελέγχου μετατροπέα κινητών θραυστήρων, τα οποία λειτουργούν τέλεια σε πολλά μέρη σε ολόκληρη τη χώρα.

Παράμετρος προϊόντος (προδιαγραφή)

Χαρακτηριστικό προϊόντος

● Χαρακτηριστικά I/O

◆ Εύρος τάσης εισόδου: 220V/380V/660V ± 15%

◆ Εύρος συχνοτήτων εισόδου: 47 ~ 63Hz

◆ Εύρος τάσης εξόδου: 0 ~ Ονομαστική τάση εισόδου

Εύρος συχνοτήτων εξόδου: 0 ~ 400Hz

● Λειτουργικές λειτουργίες

◆ Λειτουργία ρύθμισης συχνότητας: Ψηφιακή ρύθμιση, αναλογική ρύθμιση, σειριακή ρύθμιση επικοινωνίας, πολλαπλών ταχυτήτων, ρύθμιση PID, κλπ.

◆ Λειτουργία ελέγχου PID

◆ Λειτουργία ελέγχου πολλαπλών ταχυτήτων: 16 έλεγχος ταχύτητας

◆ Λειτουργία ελέγχου συχνότητας Swing

◆ Στιγμιαία διακοπή ρεύματος χωρίς λειτουργία

◆ Λειτουργία κλειδιού γρήγορου/jog: κλειδί συντόμευσης πολλαπλών λειτουργιών που ορίζεται ελεύθερα από τους χρήστες

◆ Λειτουργία ρύθμισης αυτόματης τάσης: Όταν αλλάζει η τάση του πλέγματος, μπορεί να διατηρήσει αυτόματα τη σταθερά τάσης εξόδου

◆ Παρέχετε έως και 25 είδη λειτουργιών προστασίας σφαλμάτων: πάνω από ρεύμα, πάνω από τάση, υπό τάση, πάνω από τη θερμοκρασία, την απώλεια φάσης, την υπερφόρτωση και άλλες λειτουργίες προστασίας

● Χαρακτηριστικά περιφερειακής διασύνδεσης

◆ Προγραμματιζόμενη ψηφιακή είσοδος: 8 είσοδος

◆ Προγραμματιζόμενη αναλογική είσοδος: AI1: 0 ~ 10V είσοδος, AI2: 0 ~ 10V ή 0 ~ 20mA Εισαγωγή

◆ Ανοίξτε την έξοδο συλλέκτη: 1 έξοδος

◆ Έξοδος ρελέ: 2 έξοδοι

◆ Αναλογική έξοδος: 2 έξοδοι, 0/4 ~ 20ma ή 0 ~ 10V αντίστοιχα

● Χαρακτηριστικά τεχνικής απόδοσης

◆ Λειτουργία ελέγχου: Δεν υπάρχει έλεγχος φορέα PG, έλεγχος V/F, έλεγχος ροπής.

◆ Χωρητικότητα υπερφόρτωσης: 150% ονομαστικά ρεύματα 60s. 180% βαθμολογημένα ρεύματα 10s

◆ ροπής εκκίνησης: Δεν υπάρχει έλεγχος φορέα PG: 0.5Hz/150% (SVC)

◆ Αναλογία ταχύτητας: Δεν υπάρχει έλεγχος φορέα PG: 1: 100

Εφαρμογή προϊόντος

Τα προϊόντα μπορούν να χρησιμοποιηθούν σε εξόρυξη, ανεμιστήρες, αντλίες, νέο ενεργειακό εξοπλισμό και άλλες περιπτώσεις.

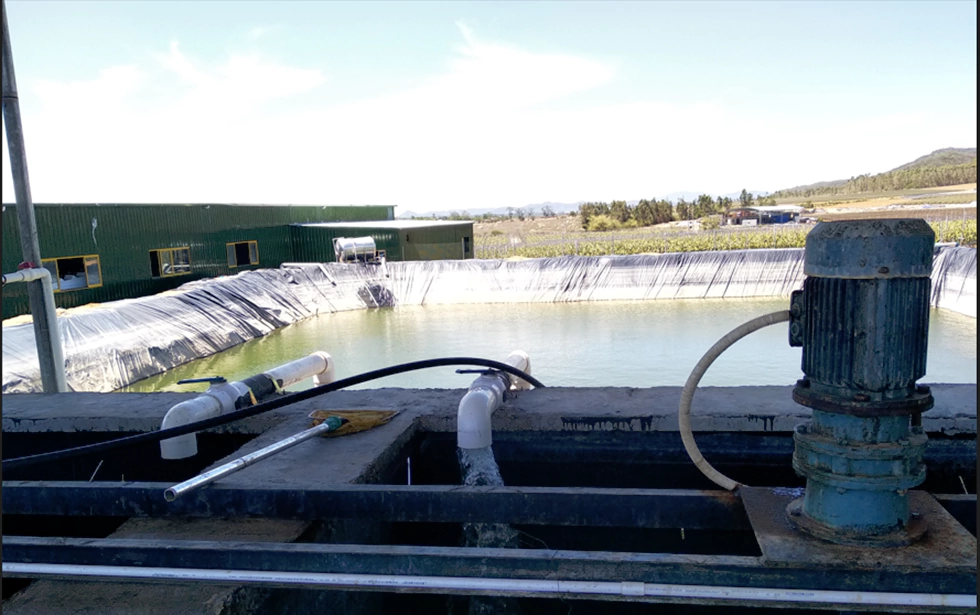

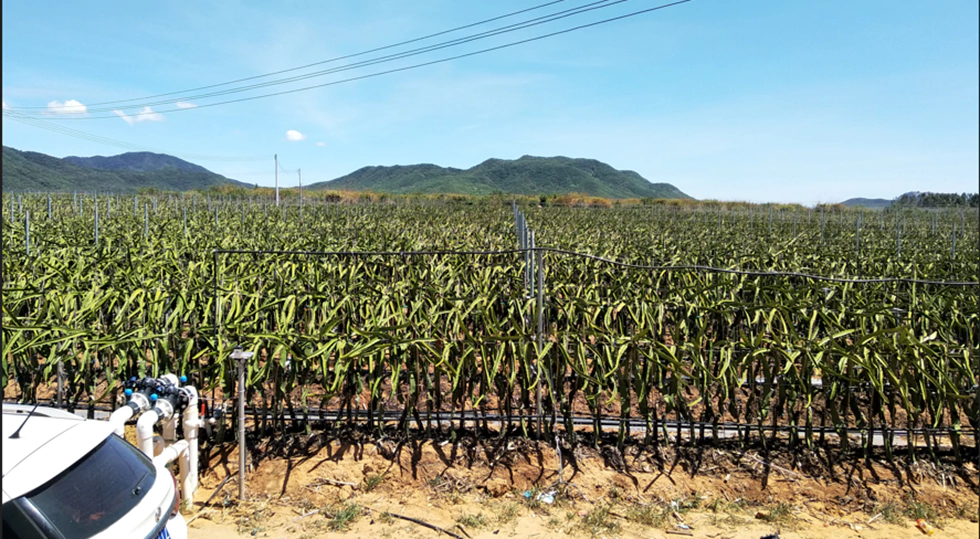

Άρδευση πεδίου

Σε γεωργική άρδευση, το VFD για σταθερή παροχή νερού είναι σχεδόν στάνταρ. Πρώτα απ 'όλα, κατά τη διαδικασία εκκίνησης της αντλίας, το VFD μπορεί σταδιακά να αυξήσει τη συχνότητα λειτουργίας του, έτσι ώστε η αντλία να μπορεί να λειτουργεί αργά, έτσι ώστε το νερό να μην προκαλεί υπερβολική επίδραση στον αγωγό. Το VFD μπορεί στη συνέχεια να χρησιμοποιηθεί σε συνδυασμό με ένα απομακρυσμένο μετρητή πίεσης ή αισθητήρα πίεσης για να εξισώσει την πίεση στους σωλήνες μας. Τέλος, το VFD μπορεί να ελέγξει τον αγωγό προστασίας πίεσης, αλλά και μέσω της δικής του υπερφόρτωσης, υπερφόρτωσης, υπερπίεσης, υποβιβαστικής προστασίας για να μειώσει τη βλάβη της αντλίας.

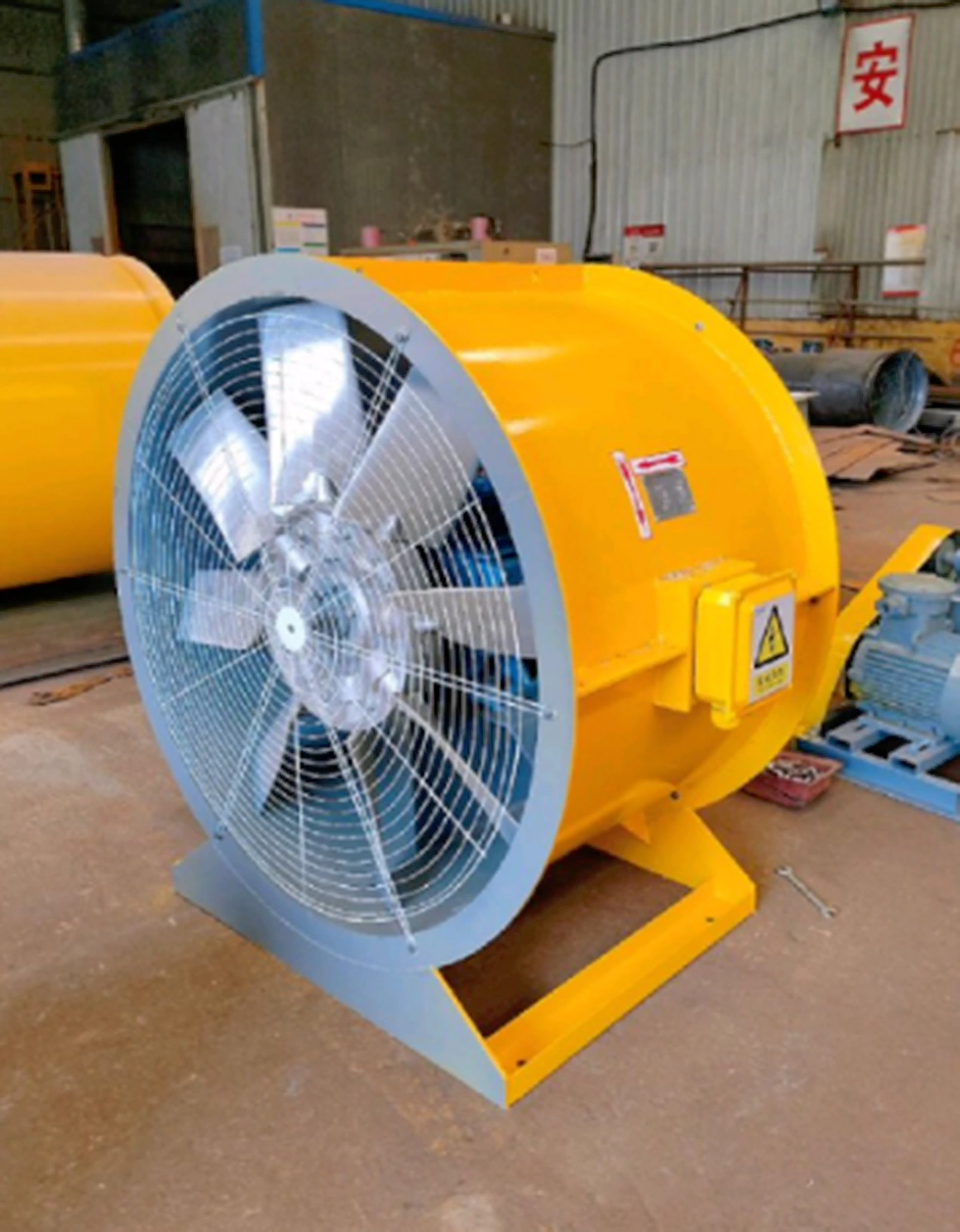

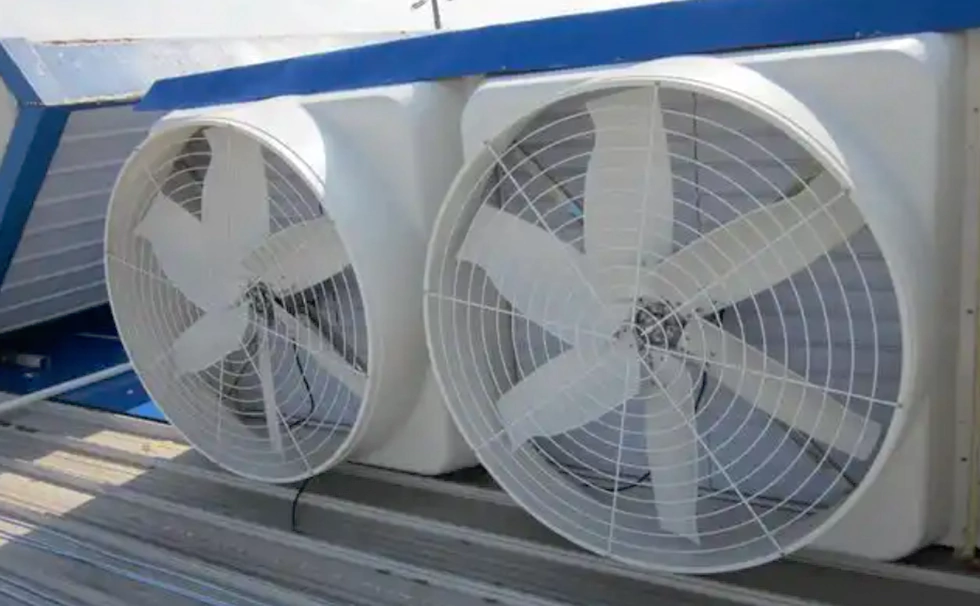

Ανεμιστήρες

Η εφαρμογή του μετατροπέα συχνότητας στον τομέα των ανεμιστήρων όχι μόνο μειώνει σημαντικά την κατανάλωση ενέργειας, αλλά και βελτιώνει την ακρίβεια του συστήματος και το επίπεδο αυτοματισμού μέσω του ευφυούς ελέγχου. Η σειρά SCK300 της WCE, με την υψηλή συμβατότητα και τους αλγόριθμους εξοικονόμησης ενέργειας, μπορεί να καλύψει τις ποικίλες ανάγκες των μικρών ανεμιστήρων σε μεγάλους βιομηχανικούς οπαδούς, βοηθώντας τις εταιρείες να επιτύχουν πράσινη και αποτελεσματική παραγωγή.

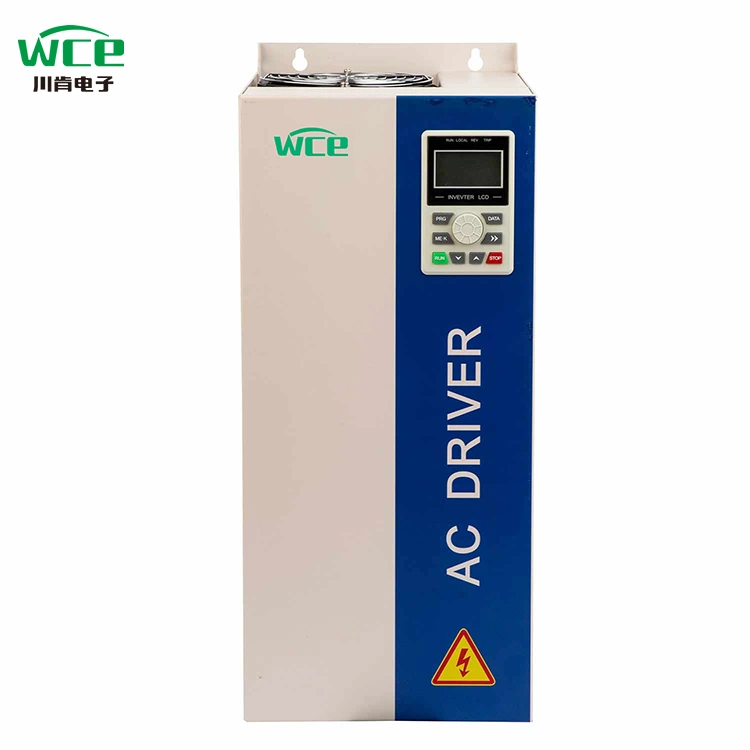

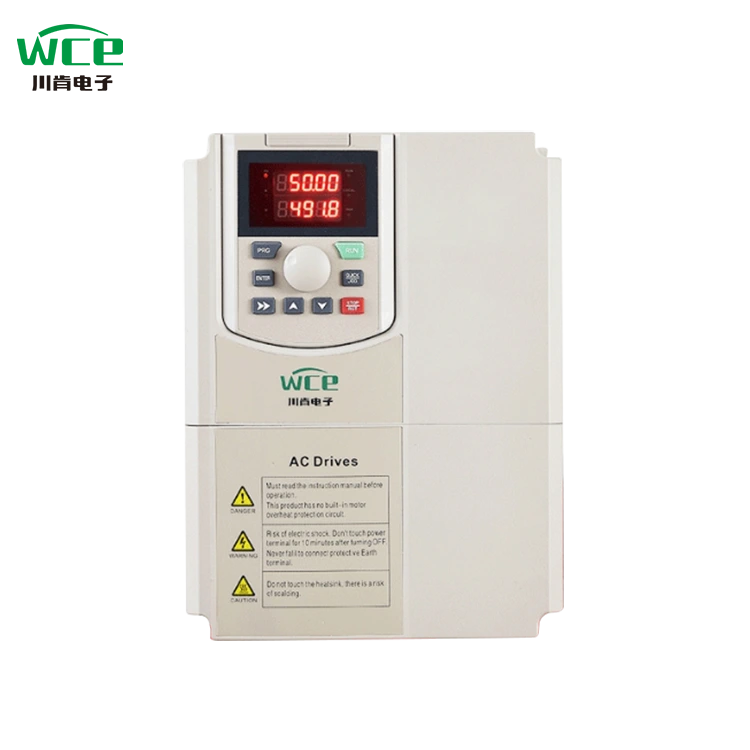

Το LCD εμφανίζει πολλαπλά γλωσσικά κείμενο και γραφικά, αριθμούς εμφάνισης LED, πιο διαισθητικό, σύμφωνα με τις προτιμήσεις σας

Ο όγκος VFD είναι η μεγάλη δομή, το μεγαλύτερο ψυγείο, ο ρυθμός χρησιμοποίησης του προϊόντος, μπορεί να λειτουργήσει κανονικά σε ζεστό περιβάλλον, όπως το τροπικό.

Μπορούν να προσαρμοστούν διάφοροι τύποι λειτουργιών εισόδου και εξόδου:

1.3p 380V Είσοδος στην έξοδο 3P 380V.

2. Εισαγωγή 3P220V στην έξοδο 3P220V.

3. Εισαγωγή 3P660V στην έξοδο 3P660V.

4. Εισαγωγή 1P220V στην έξοδο 3P 380V.

5. 1P220V Εισαγωγή στην έξοδο 3P220V.

Με τη λειτουργία παρακολούθησης ταχύτητας, μπορεί να είναι καλύτερη διπλή εκκίνηση.

Έρχεται με την επικοινωνία Modbus RTU και μπορεί επίσης να εφαρμόσει το Modbus TCP, το PRPFIBUS και το Profinet προσθέτοντας κάρτες επέκτασης.

Διάγραμμα καλωδίωσης VFD.
