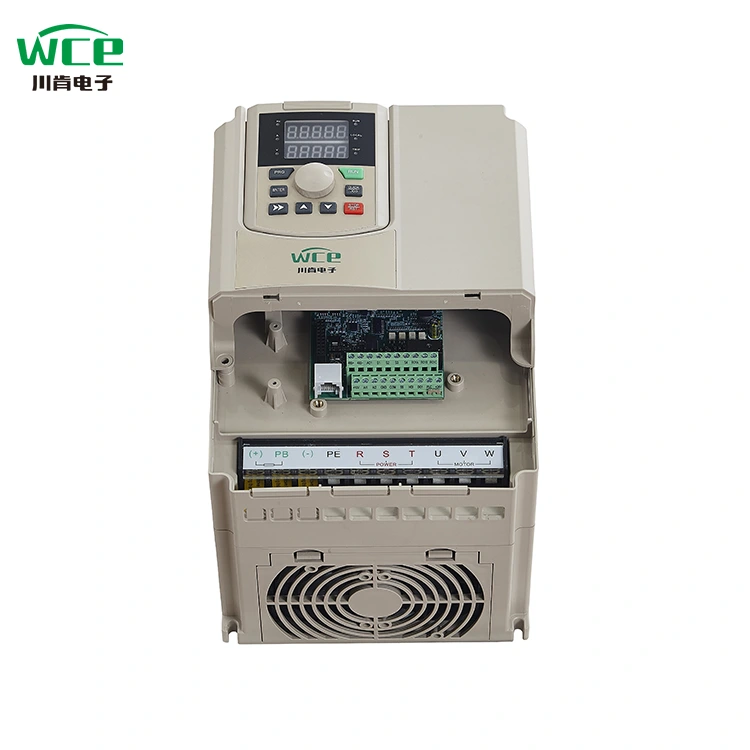

Δίσκο μεταβλητής συχνότητας 11kW για αντλία

Η σειρά SCK300 είναι ένας μετατροπέας υψηλής απόδοσης που έχει σχεδιαστεί για βιομηχανικό αυτοματισμό, ο οποίος ενσωματώνει πολλαπλές λειτουργίες και υψηλή απόδοση και εξοικονόμηση ενέργειας και είναι κατάλληλη για τον έλεγχο της κίνησης ενός ποικιλίας βιομηχανικού εξοπλισμού.

Βασικές λειτουργίες και πλεονεκτήματα

Προηγμένη τεχνολογία ελέγχου διανυσμάτων: Ρύθμιση ταχύτητας υψηλής ακρίβειας και σταθερή λειτουργία, εξαιρετική δυναμική απόκριση.

Υψηλή απόδοση και εξοικονόμηση ενέργειας: Βελτιστοποιήστε την αποτελεσματικότητα της λειτουργίας του κινητήρα και μειώστε σημαντικά την κατανάλωση ενέργειας.

Μεγάλη συμβατότητα: Υποστήριξη σύνθετων συνθηκών εργασίας των οπαδών, των αντλιών, των μεταφορικών ζώων, των θραυστήρων και άλλου εξοπλισμού.

Σενάριο εφαρμογής

Ευέλικτη εφαρμογή στους ακόλουθους τομείς:

Έλεγχος υγρού (ανεμιστήρας, φορτίο αντλίας)

Μεταφορά υλικού (ιμάντα μεταφοράς, ανελκυστήρας)

Βαριά μηχανήματα (θραυστήρας, μίξερ)

Επέκταση και αναβάθμιση

Ανεξάρτητα αναβάθμιση στο SCK350: Βελτιώστε την απόδοση και επεκτείνετε τις λειτουργικές ενότητες αντικαθιστώντας την πλακέτα ελέγχου.

Προσαρμογή ειδικού εξοπλισμού όπως οι γερανοί: Οι κάρτες επέκτασης υποστηρίζονται μετά την αναβάθμιση για να ικανοποιήσουν τις απαιτήσεις των επαγγελματικών σεναρίων, όπως ο έλεγχος ροπής και ο συγχρονισμός πολλαπλών κινητικών.

Με τις αναβαθμίσεις του αρθρωτού σχεδιασμού και της τεχνολογίας, η σειρά SCK μπορεί να προσαρμοστεί σε διαφορετικές ανάγκες βιομηχανικού αυτοματισμού, από βασικές έως προχωρημένες.

Παράμετρος προϊόντος (προδιαγραφή)

Χαρακτηριστικό προϊόντος

● Χαρακτηριστικά I/O

◆ Εύρος τάσης εισόδου: 220V/380V/660V ± 15%

◆ Εύρος συχνοτήτων εισόδου: 47 ~ 63Hz

◆ Εύρος τάσης εξόδου: 0 ~ Ονομαστική τάση εισόδου

Εύρος συχνοτήτων εξόδου: 0 ~ 400Hz

● Χαρακτηριστικά περιφερειακής διασύνδεσης

◆ Προγραμματιζόμενη ψηφιακή είσοδος: 8 είσοδος

◆ Προγραμματιζόμενη αναλογική είσοδος: AI1: 0 ~ 10V είσοδος, AI2: 0 ~ 10V ή 0 ~ 20mA Εισαγωγή

◆ Ανοίξτε την έξοδο συλλέκτη: 1 έξοδος

◆ Έξοδος ρελέ: 2 έξοδοι

◆ Αναλογική έξοδος: 2 έξοδοι, 0/4 ~ 20ma ή 0 ~ 10V αντίστοιχα

● Χαρακτηριστικά τεχνικής απόδοσης

◆ Λειτουργία ελέγχου: Δεν υπάρχει έλεγχος φορέα PG, έλεγχος V/F, έλεγχος ροπής.

◆ Χωρητικότητα υπερφόρτωσης: 150% ονομαστικά ρεύματα 60s. 180% βαθμολογημένα ρεύματα 10s

◆ ροπής εκκίνησης: Δεν υπάρχει έλεγχος φορέα PG: 0.5Hz/150% (SVC)

◆ Αναλογία ταχύτητας: Δεν υπάρχει έλεγχος φορέα PG: 1: 100

● Λειτουργικές λειτουργίες

◆ Λειτουργία ρύθμισης συχνότητας: Ψηφιακή ρύθμιση, αναλογική ρύθμιση, σειριακή ρύθμιση επικοινωνίας, πολλαπλών ταχυτήτων, ρύθμιση PID, κλπ.

◆ Λειτουργία ελέγχου PID

◆ Λειτουργία ελέγχου πολλαπλών ταχυτήτων: 16 έλεγχος ταχύτητας

◆ Λειτουργία ελέγχου συχνότητας Swing

◆ Στιγμιαία διακοπή ρεύματος χωρίς λειτουργία

◆ Λειτουργία κλειδιού γρήγορου/jog: κλειδί συντόμευσης πολλαπλών λειτουργιών που ορίζεται ελεύθερα από τους χρήστες

◆ Λειτουργία ρύθμισης αυτόματης τάσης: Όταν αλλάζει η τάση του πλέγματος, μπορεί να διατηρήσει αυτόματα τη σταθερά τάσης εξόδου

◆ Παρέχετε έως και 25 είδη λειτουργιών προστασίας σφαλμάτων: πάνω από ρεύμα, πάνω από τάση, υπό τάση, πάνω από τη θερμοκρασία, την απώλεια φάσης, την υπερφόρτωση και άλλες λειτουργίες προστασίας

Εφαρμογή προϊόντος

Τα προϊόντα μπορούν να χρησιμοποιηθούν σε μεταλλουργία και χημική βιομηχανία, συμπιεστές, γερανούς, δημοτικές μηχανικές περιστάσεις.

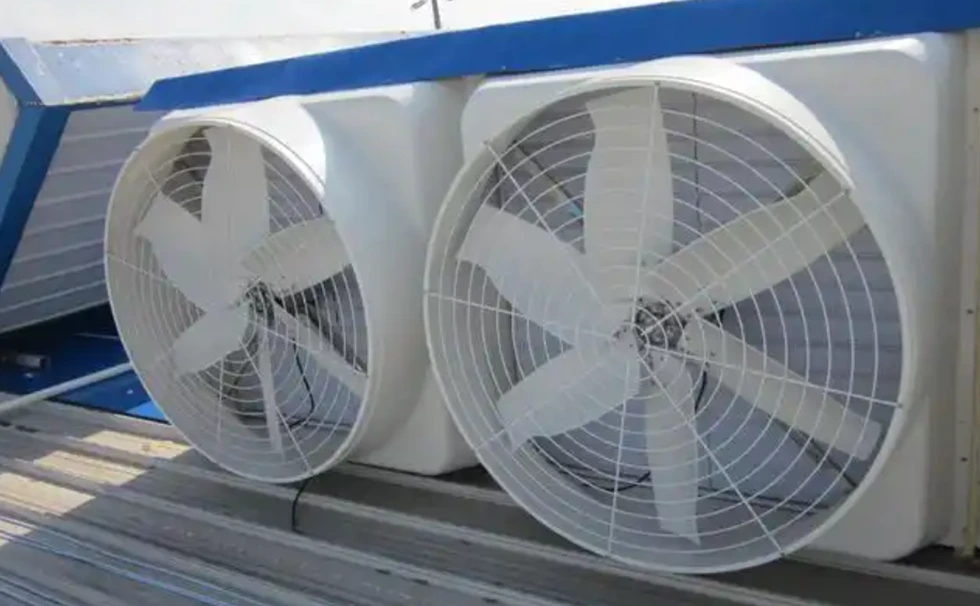

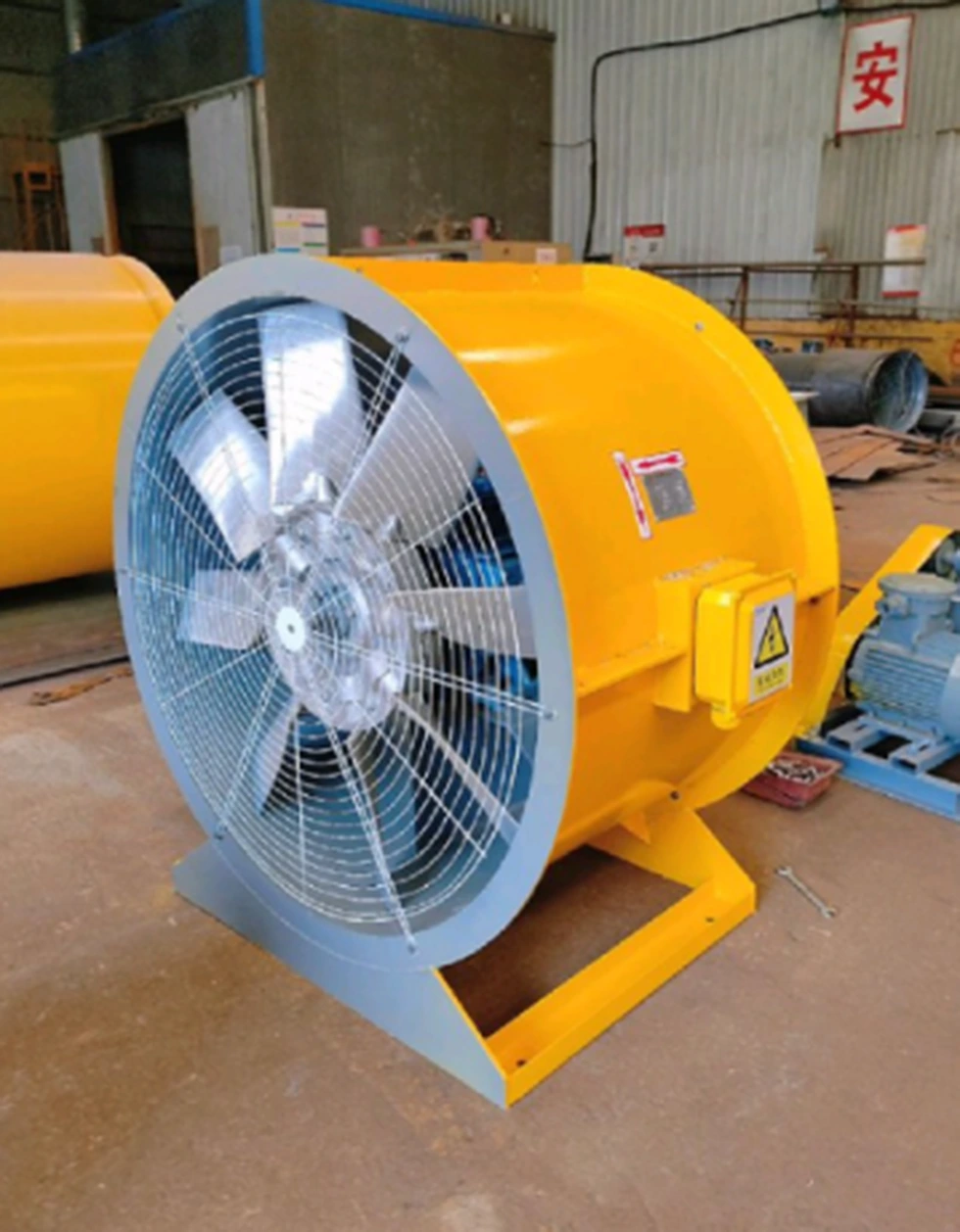

Ανεμιστήρες

Η εφαρμογή του μετατροπέα συχνότητας στον τομέα των ανεμιστήρων όχι μόνο μειώνει σημαντικά την κατανάλωση ενέργειας, αλλά και βελτιώνει την ακρίβεια του συστήματος και το επίπεδο αυτοματισμού μέσω του ευφυούς ελέγχου. Η σειρά SCK300 της WCE, με την υψηλή συμβατότητα και τους αλγόριθμους εξοικονόμησης ενέργειας, μπορεί να καλύψει τις ποικίλες ανάγκες των μικρών ανεμιστήρων σε μεγάλους βιομηχανικούς οπαδούς, βοηθώντας τις εταιρείες να επιτύχουν πράσινη και αποτελεσματική παραγωγή.

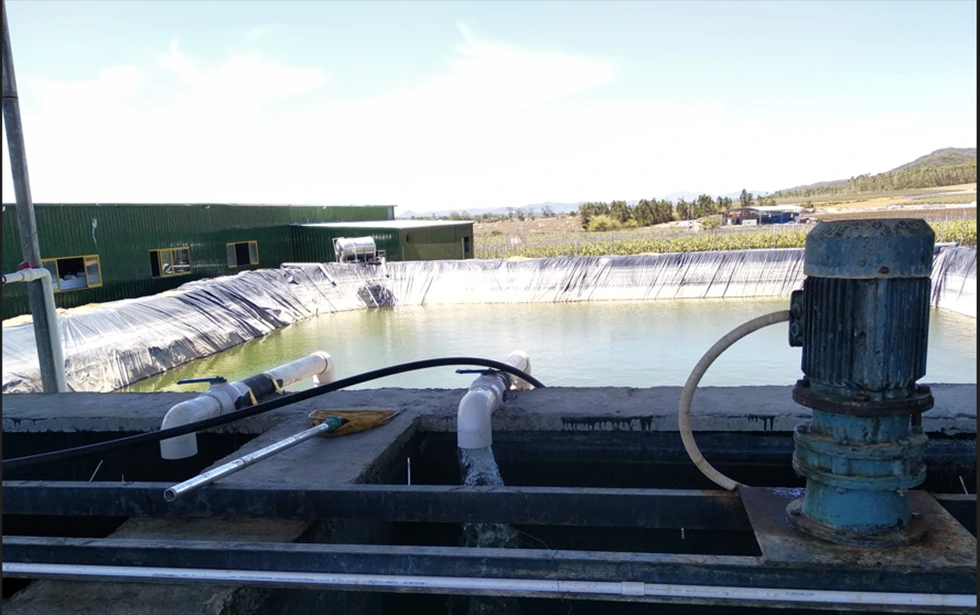

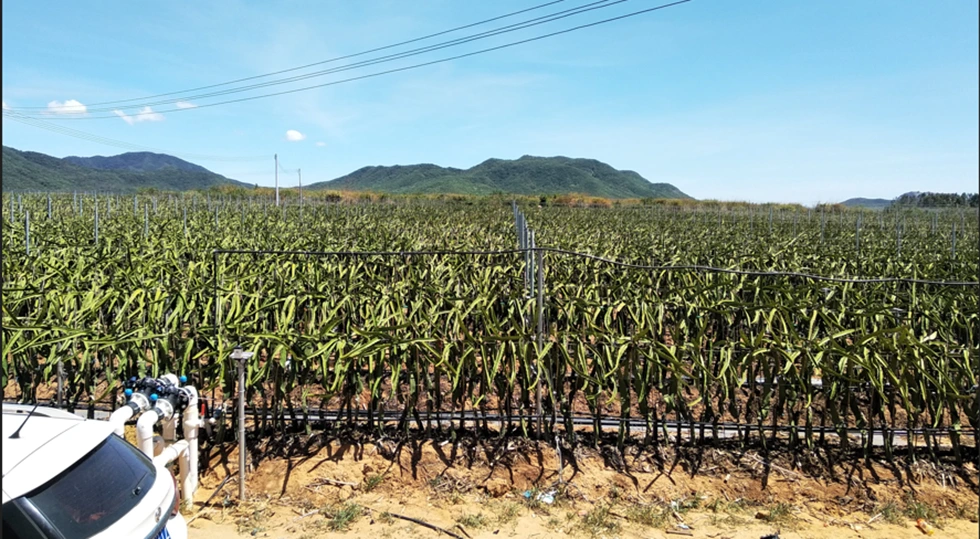

Άρδευση πεδίου

Σε γεωργική άρδευση, το VFD για σταθερή παροχή νερού είναι σχεδόν στάνταρ. Πρώτα απ 'όλα, κατά τη διαδικασία εκκίνησης της αντλίας, το VFD μπορεί σταδιακά να αυξήσει τη συχνότητα λειτουργίας του, έτσι ώστε η αντλία να μπορεί να λειτουργεί αργά, έτσι ώστε το νερό να μην προκαλεί υπερβολική επίδραση στον αγωγό. Το VFD μπορεί στη συνέχεια να χρησιμοποιηθεί σε συνδυασμό με ένα απομακρυσμένο μετρητή πίεσης ή αισθητήρα πίεσης για να εξισώσει την πίεση στους σωλήνες μας. Τέλος, το VFD μπορεί να ελέγξει τον αγωγό προστασίας πίεσης, αλλά και μέσω της δικής του υπερφόρτωσης, υπερφόρτωσης, υπερπίεσης, υποβιβαστικής προστασίας για να μειώσει τη βλάβη της αντλίας.

Διατίθενται δύο λειτουργίες οθόνης:

1.LCD Display: Ελάτε με κινεζική και αγγλική οθόνη, μπορείτε επίσης να προσαρμόσετε ρωσικά, πορτογαλικά, ισπανικά, περσικά και άλλες γλώσσες.

2. LED DISPLAY: Παραδοσιακή οθόνη ψηφιακού σωλήνα, οθόνη διπλής γραμμής, παρατηρήστε ταυτόχρονα δύο σύνολα δεδομένων.

Το VFD υιοθετεί ευρύ και μεγάλης κλίμακας δομικό σχεδιασμό, ενσωματώνει εξαρτήματα ψύξης μεγάλου μεγέθους και διαθέτει υψηλό φορτίο συνεχούς δυνατότητας λειτουργίας και ποσοστό αξιοποίησης υψηλής απόδοσης. Με την ενίσχυση του συστήματος ψύξης και την επιλογή ανθεκτικών σε ανθεκτικά στα θερμοκρασία, μπορεί να προσαρμοστεί σταθερά στις υψηλές θερμοκρασίες και τις σκληρές συνθήκες εργασίας, όπως οι τροπικές.

Μπορούν να προσαρμοστούν διάφοροι τύποι λειτουργιών εισόδου και εξόδου:

1.3p 380V Είσοδος στην έξοδο 3P 380V.

2. Εισαγωγή 3P220V στην έξοδο 3P220V.

3. Εισαγωγή 3P660V στην έξοδο 3P660V.

4. Εισαγωγή 1P220V στην έξοδο 3P 380V.

5. 1P220V Εισαγωγή στην έξοδο 3P220V.

Με τη λειτουργία παρακολούθησης ταχύτητας, μπορεί να είναι καλύτερη διπλή εκκίνηση.

Έρχεται με την επικοινωνία Modbus RTU και μπορεί επίσης να εφαρμόσει το Modbus TCP, το PRPFIBUS και το Profinet προσθέτοντας κάρτες επέκτασης.

Διάγραμμα καλωδίωσης VFD.
