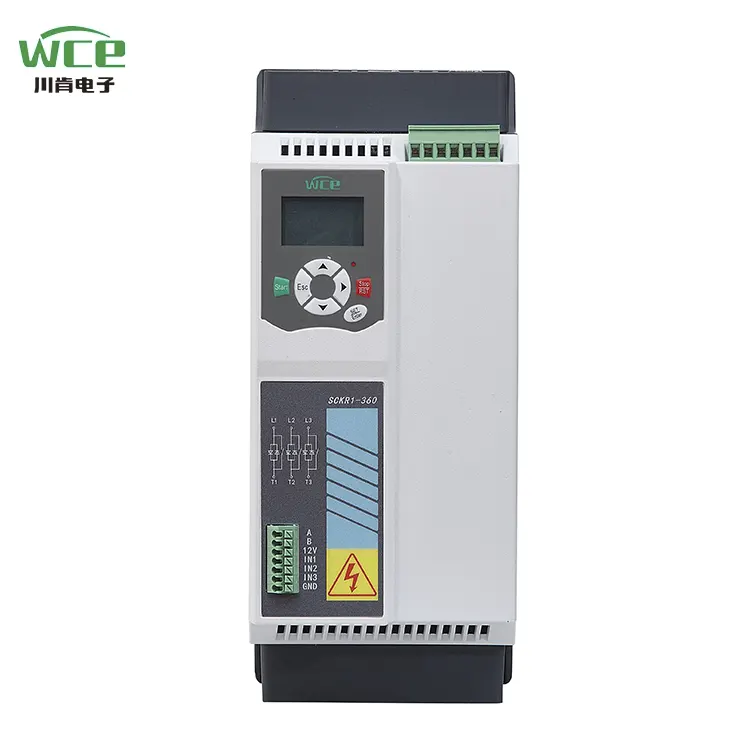

3 φάση 220V 380V 690V 18.5kW 25HP ενσωματωμένο σε παράκαμψη Soft Starter

Έξυπνη αλληλεπίδραση και βολική λειτουργία: Ο μαλακός εκκινητής της σειράς 360 είναι εξοπλισμένο με οθόνη LCD υγρού κρυστάλλου. Ο σχεδιασμός της διεπαφής είναι απλός και διαισθητικός και η εμπειρία λειτουργίας είναι ομαλή και βολική. Το σύστημα είναι εξοπλισμένο με λειτουργίες εμφάνισης τόσο στην κινεζική όσο και στην αγγλική γλώσσα και υποστηρίζει την προσαρμογή συγκεκριμένων εθνικών γλωσσών, ικανοποιώντας πλήρως τις ανάγκες των χρηστών σε διάφορες περιοχές.

Πολλαπλός επικοινωνία και απομακρυσμένος έξυπνος έλεγχος: Είναι εξοπλισμένο με την τυπική λειτουργία επικοινωνίας Modbus 485 και υποστηρίζει επίσης προσαρμοσμένες μεθόδους επικοινωνίας, όπως το πρωτόκολλο Siemens Profibus και την εφαρμογή κινητού τηλεφώνου, βοηθώντας τους χρήστες να επιτύχουν αποτελεσματικό απομακρυσμένο εντοπισμό σφαλμάτων και ακριβή έλεγχο και να σπάσουν τους χωρικούς περιορισμούς.

Εξαιρετική απόδοση και μακροχρόνια ανθεκτικότητα: Εξοπλισμένο με ένα ολοκαίνουργιο προσαρμοσμένο DC Contactor, σε σύγκριση με τους συνήθεις εναλλακτικές επαφές AC, η απόδοσή του βελτιώνεται κατά 3 φορές, η θερμότητα μειώνεται κατά 2,6 φορές, η ασφάλεια ενισχύεται κατά 25%, η απόδοση εξοικονόμησης ενέργειας φθάνει το 20%και η διάρκεια ζωής υπερβαίνει τις 100.000 φορές, παρέχοντας αξιόπιστη εγγύηση για τη σταθερή λειτουργία του εξοπλισμού.

Αποτελεσματική διάχυση θερμότητας και σταθερή λειτουργία: Εξοπλισμένο με ανεμιστήρα DC υψηλής ταχύτητας 24V και έναν καινοτόμο σχεδιασμό 360 ° στρογγυλής θερμότητας, παρέχει ισχυρή δύναμη αιολικής ενέργειας, εξασφαλίζοντας ότι ο εξοπλισμός διατηρεί μια καλή κατάσταση διάχυσης θερμότητας και σταθερή απόδοση σε όλη τη λειτουργία.

Βαθιά συνεργασία και ποιότητα αναβάθμισης: Έχουμε φτάσει σε μια βαθιά συνεργασία με την Hubei Taiji, μια εγχώρια εισηγμένη εταιρεία, και υιοθετημένες προσαρμοσμένες ενότητες και θυρίστορες, οι οποίες διαφέρουν από τις κοινές ενότητες της αγοράς. Αυτό ενισχύει σημαντικά την χωρητικότητα φορτίου και θέτει μια σταθερή βάση για την αποτελεσματική λειτουργία του εξοπλισμού.

Εξορμμομήσεις σχεδιασμού, εξοικονόμηση κόστους:Δεν χρειάζεται να εγκαταστήσετε εξωτερικούς παραλείφτες επαφές, να αποθηκεύσετε αποτελεσματικά το χώρο εγκατάστασης, να μειώσετε το κόστος των καλωδίων, να απλοποιήσετε τη διαδικασία εγκατάστασης και να καταστήσετε την εγκατάσταση πιο βολική και ταχύτερη.

Ανθρωποποιημένος σχεδιασμός, εγκατάσταση χωρίς ανησυχία: Υιοθετεί μια υποδοχή τερματικού ελέγχου τύπου τύπου, η οποία είναι απλή και βολική εγκατάσταση και λειτουργία. Απλά πατήστε το τερματικό για να ολοκληρώσετε την καλωδίωση και, στη συνέχεια, απελευθερώστε το για να διορθώσετε το καλώδιο, το οποίο βελτιώνει σημαντικά την αποτελεσματικότητα της εγκατάστασης.

Δοκιμή προσομοίωσης, αξιόπιστη επαλήθευση: Είναι εξοπλισμένο με λειτουργία προσομοίωσης λειτουργίας. Ακόμη και όταν το κύριο κύκλωμα του μαλακού εκκινητή δεν συνδέεται με την τάση τροφοδοσίας, μπορεί να προσομοιώσει την εκκίνηση, τη διαδικασία εκκίνησης και διακοπής του κινητήρα, επιβεβαιώνοντας γρήγορα εάν η κατάσταση εργασίας των στοιχείων του μαλακού εκκινητή είναι φυσιολογική.

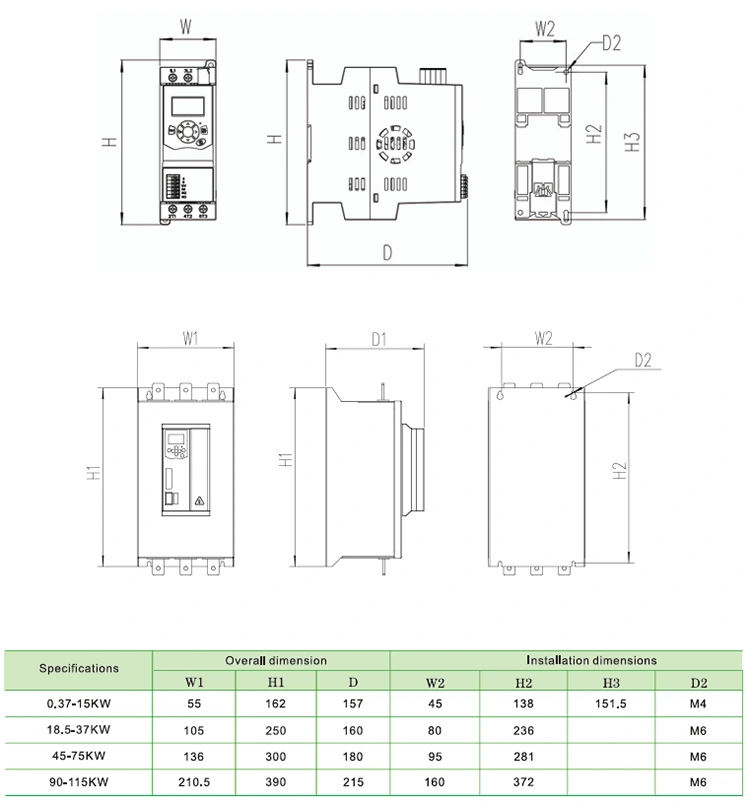

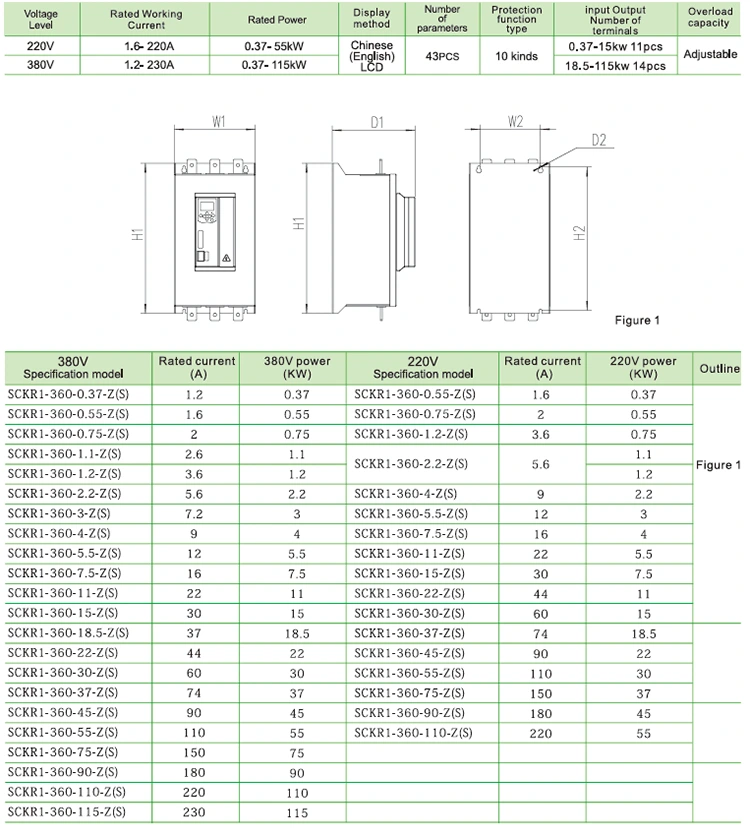

Παράμετρος προϊόντος (προδιαγραφή)

Χαρακτηριστικό προϊόντος

1. Λειτουργία επικοινωνίας

Έρχεται με την επικοινωνία Modbus RTU, η επικοινωνία Profibus και Profinet μπορεί να προστεθεί με την προσθήκη καρτών επέκτασης.

2, μπορεί να είναι εξωτερικό πληκτρολόγιο +4 γραμμές LCD οθόνη

Το πληκτρολόγιο μπορεί να εισαχθεί γρήγορα και να αφαιρεθεί για να καλύψει τις ανάγκες της απομακρυσμένης λειτουργίας.

3, πιο ολοκληρωμένη λειτουργία προστασίας κινητήρα

Προστασία υπέρτασης, προστασία υποβαθμισμένων, προστασία υπερφυσών, προστασία υπερφόρτωσης, προστασία υπολειμμάτων, προστασία απώλειας φάσης, σφάλμα παράκαμψης, σφάλμα θυρίστορ, τριφασική ρεύμα ανισορροπία, προστασία υπερθέρμανσης κ.λπ.

4, ευρεία περιοχή τάσης τροφοδοσίας

Γνωρίστε την κύρια τάση εισόδου τροφοδοσίας 220-380V γενικού σκοπού.

5.

Ένα σύνολο τερματικών επικοινωνιών, τέσσερις ομάδες ψηφιακών ακροδεκτών εισόδου, ένα σύνολο αναλογικής εξόδου, δύο σύνολα προγραμματιζόμενων ρελέ

◆ Τρεφάση τροφοδοσίας: AC220V, AC380V ± 10%

◆ Ονομαστικό ρεύμα: 1.2A-230A,

◆ Εφαρμοστέος κινητήρας: Ασύγχρονος κινητήρας κλουβί γενικού σκίουρου

◆ Λειτουργία εκκίνησης: ράμπα τάσης, ράμπα ρεύματος, ροπή

◆ Λειτουργία στάθμευσης: μαλακή διακοπή, δωρεάν διακοπή, στάση φρένου, προσαρμοστική στάση.

◆ Εισαγωγή λογικής: σύνθετη αντίσταση 1.8kΩ, ισχύ +24V

◆ Συχνότητα εκκίνησης: Συνιστάται να ξεκινήσετε όχι περισσότερο από 10 φορές την ώρα

◆ Επίπεδο προστασίας: IP20

◆ Λειτουργία ψύξης: ψύξη αέρα

◆ Λειτουργία εγκατάστασης: κρέμονται τοίχο

◆ Περιβαλλοντικές συνθήκες: Το υψόμετρο υπερβαίνει τα 2000 μέτρα, η χωρητικότητα πρέπει να μειωθεί ανάλογα και η θερμοκρασία περιβάλλοντος είναι μεταξύ -10 και +40 ° C

Η αντίστοιχη υγρασία δεν υπερβαίνει το 95%(20 ℃ ± 5 ℃), χωρίς εύφλεκτο, εκρηκτικό, διαβρωτικό αέριο, χωρίς αγώγιμη σκόνη, εσωτερική εγκατάσταση, καλό αερισμό, δόνηση μικρότερη από 0,5g

Εφαρμογή προϊόντος

Το προϊόν μπορεί να χρησιμοποιηθεί σε περιπτώσεις όπως οι ανεμιστήρες, οι αντλίες νερού, η άρδευση των γεωργικών εκτάσεων και η οριζόντια μεταφορά μεταφορικών ιμάντων.

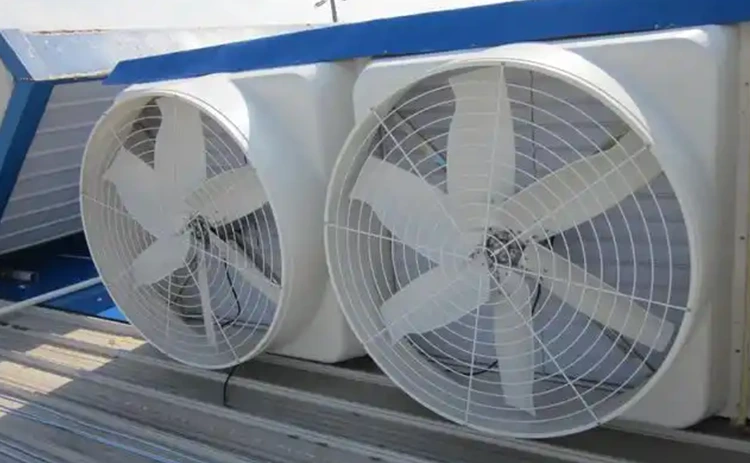

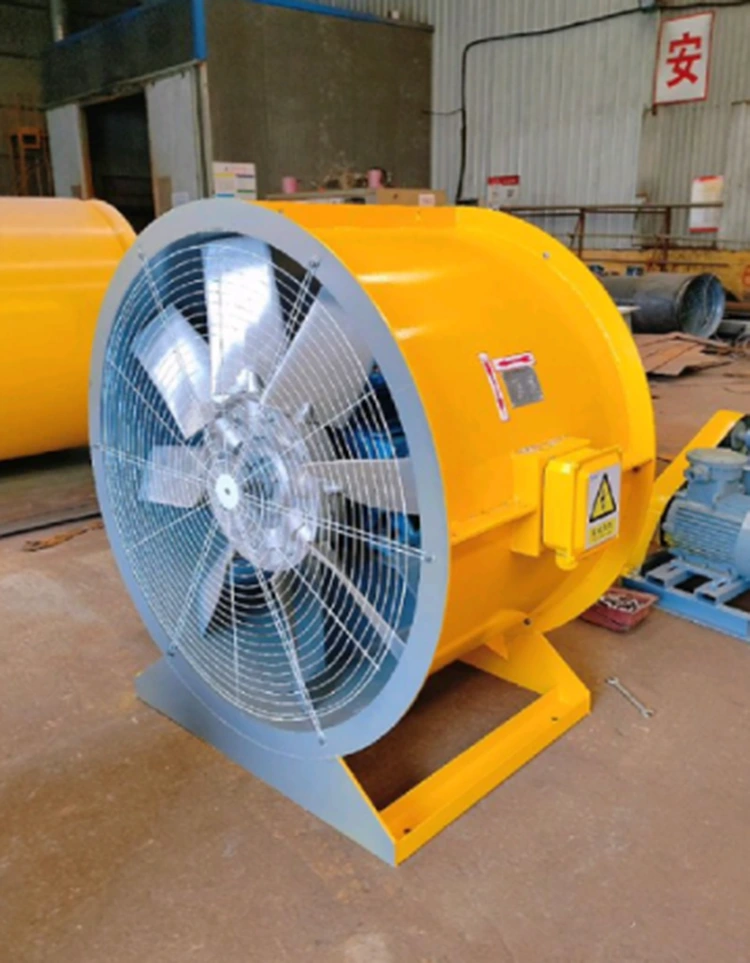

Ανεμιστήρες

Ο μαλακός εκκινητής όχι μόνο μειώνει σημαντικά την τριβή και την αδράνεια του ανεμιστήρα λόγω της μεγάλης αδράνειας της λεπίδας και του ρότορα, αλλά και αποφεύγει τη βλάβη του ρουλεμάν, της ζώνης, της λεπίδας και άλλων τμημάτων λόγω της υπερβολικής στιγμιαίας ροπής. Οι μαλακοί εκκινητές της σειράς SCKR1-360 της WCE, με τους αλγόριθμους της υψηλής συμβατότητας και της εξοικονόμησης ενέργειας, μπορούν να καλύψουν διαφορετικές ανάγκες από μικρούς οπαδούς σε μεγάλους βιομηχανικούς οπαδούς, βοηθώντας τις εταιρείες να επιτύχουν πράσινη και αποτελεσματική παραγωγή. Η εφαρμογή του μαλακού εκκινητή στον ανεμιστήρα επιλύει αποτελεσματικά τα προβλήματα του υψηλού ρεύματος εκκίνησης και του μηχανικού σοκ, ειδικά για το σενάριο που δεν απαιτεί ρύθμιση ταχύτητας, αλλά χρειάζεται απαλή εκκίνηση και διακοπή. Οι λογικές ρυθμίσεις επιλογής και παραμέτρων είναι το κλειδί, οι οποίες μπορούν να βελτιώσουν σημαντικά την αξιοπιστία και την οικονομία του συστήματος.

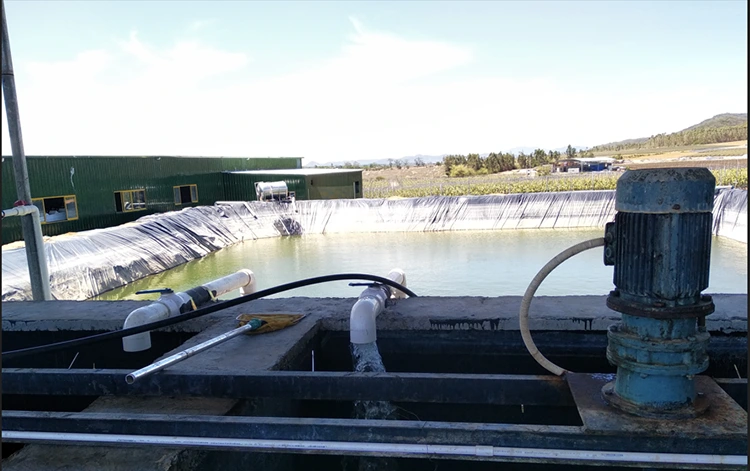

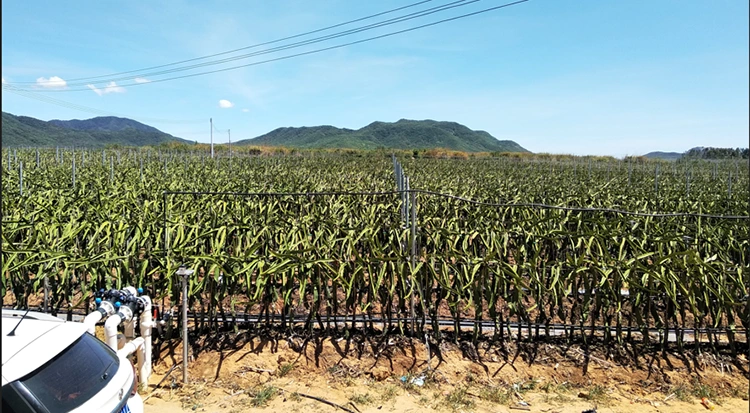

Άρδευση πεδίου

Σε σύγκριση με τους μετατροπείς συχνότητας, οι μαλακοί εκκινητές κοστίζουν λιγότερο και είναι κατάλληλοι για σενάρια άρδευσης χωρίς ρύθμιση ταχύτητας. Στο σύστημα άρδευσης του πεδίου, ο μαλακός εκκινητής ενεργεί κυρίως στον τριφασικό ασύγχρονο κινητήρα που οδηγεί την αντλία νερού και υιοθετεί την εκκίνηση της κλίσης της τάσης ή την τρέχουσα λειτουργία περιορισμένης εκκίνησης, έτσι ώστε η ταχύτητα του κινητήρα να αυξάνεται σταδιακά από το μηδέν στην ονομαστική ταχύτητα, αποφεύγοντας το στιγμιαίο ρεύμα που παράγεται από την παραδοσιακή άμεση εκκίνηση. Όταν τερματίζετε, προαιρετική λειτουργία μαλακής διακοπής, με γραμμική μείωση της τάσης για να μειώσετε απαλά την ταχύτητα της αντλίας, αναστέλλουν την επίδραση του σφυριού νερού. Ο μαλακός εκκινητής επιλύει αποτελεσματικά τα προβλήματα της υψηλής ρεύματος κρούσης, της συγκέντρωσης μηχανικής τάσης και της επίδρασης του σφυριού νερού του κινητήρα της αντλίας μέσω εύκαμπτου ελέγχου στάσης και πολλαπλών προστασίας στο σύστημα άρδευσης πεδίου και βελτιώνει σημαντικά την αξιοπιστία και την οικονομία του συστήματος.

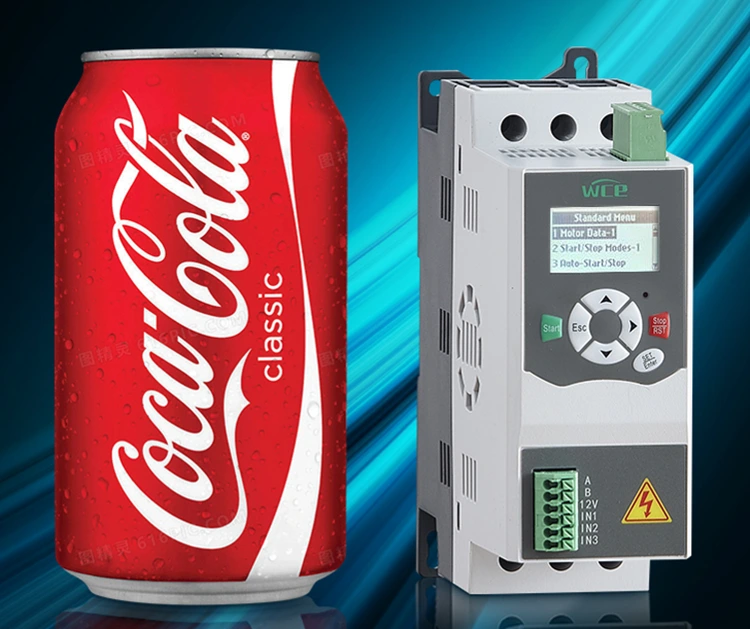

Με μικρότερο μέγεθος και όγκο, μπορεί να αντικαταστήσει άμεσα τις επαφές Star-Delta, την εξοικονόμηση υλικών και του χώρου.

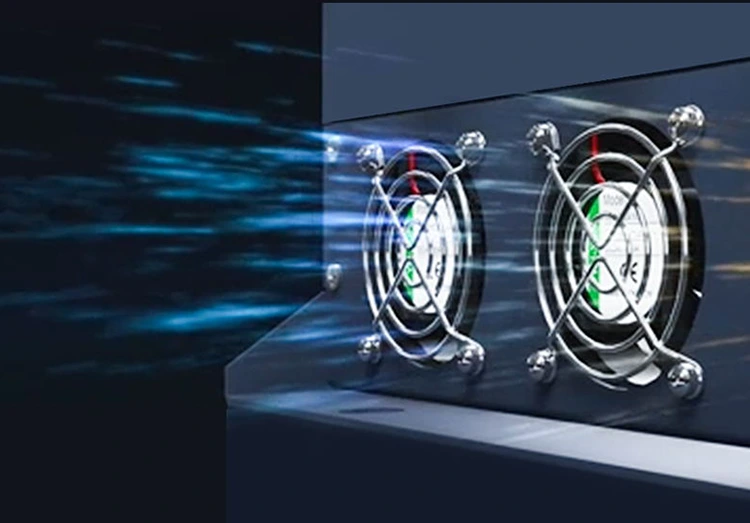

Ο θυρίστορ με μια εσωτερική παράκαμψη μαλακή εκκίνηση λειτουργεί μόνο κατά τη διάρκεια της εκκίνησης και μεταβαίνει στον επαφή κατά τη διάρκεια της λειτουργίας, έτσι ώστε να παράγει λιγότερη θερμότητα. Ωστόσο, εγκαταστήσαμε ακόμα έναν ανεμιστήρα για να κρυώσουν τον επαφή. Εγκαταστήστε έναν ανεμιστήρα για να το δροσίσετε. Οι μαλακοί εκκινητές All18.5kW και πάνω από 360 είναι εξοπλισμένοι με 24V ανεμιστήρες υψηλής ταχύτητας DC, παρέχοντας 360 ° στρογγυλή διάχυση θερμότητας και ισχυρότερη δύναμη αιολικής ενέργειας. Δεν μειώνει μόνο τις απροσδόκητες διακοπές που προκαλούνται από την υπερθέρμανση, αλλά επίσης επεκτείνει σημαντικά τη διάρκεια ζωής του μαλακού εκκινητή.

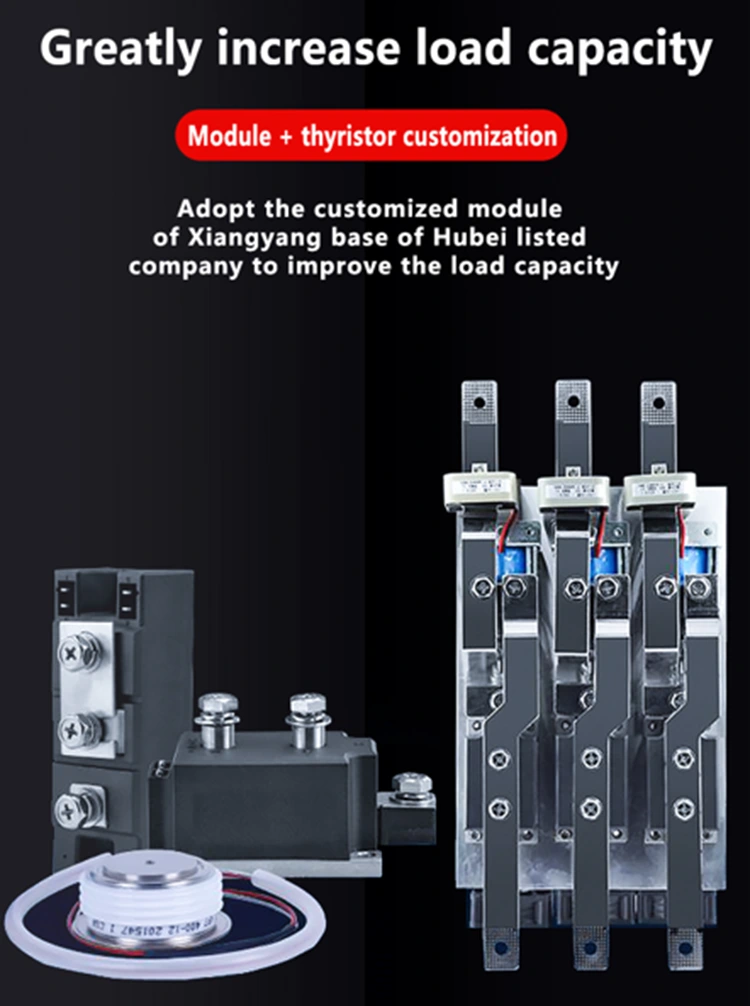

Έχουμε βαθιά συνεργασία με την Hubei Taiji, μια εγχώρια εισηγμένη εταιρεία, και χρησιμοποιούμε προσαρμοσμένες ενότητες και θυρίστορες, διαφορετικές από τις γενικές ενότητες που παρέχονται στην αγορά, για να βελτιώσουν την ικανότητα φόρτωσης. Οι επαφές DC μας είναι επίσης ειδικά προσαρμοσμένοι, όλοι διαθέτουν ασημένιες επαφές. Η επιφάνεια επαφής των επαφών είναι μεγαλύτερη και μπορεί να επιτύχει περίπου 100.000 χρόνους δέσμευσης, αυξάνοντας σημαντικά τη διάρκεια ζωής.

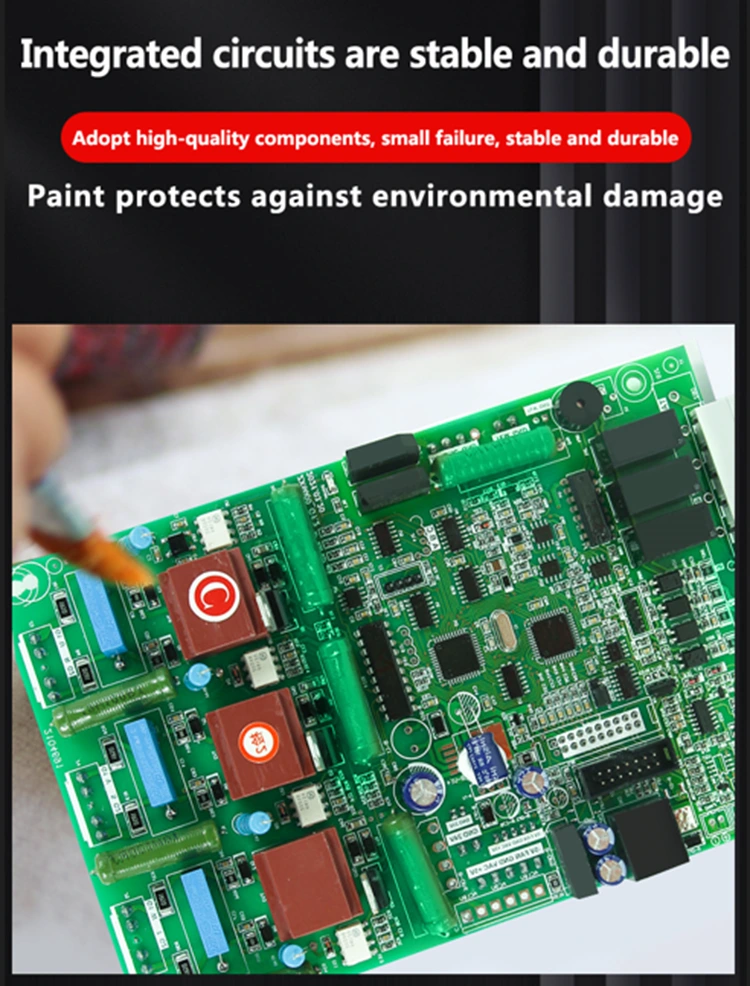

Ο κύριος σκοπός της βούρτσας βούρτσας του σκάφους του μαλακού εκκινητή (συνήθως τριών αντι-ζωγραφικής, μονωτικής βαφής ή επικάλυψης από την υγρασία) είναι η προστασία της σταθερότητας και της ζωής του πίνακα κυκλωμάτων σε ένα πολύπλοκο περιβάλλον εργασίας, προκειμένου να εξασφαλιστεί η διάρκεια ζωής του κυκλώματος, είναι μεγαλύτερη, χρησιμοποιούμε όλοι υψηλής ποιότητας μπαλώματα και plug-ins, η πιθανότητα αποτυχίας είναι πολύ χαμηλή και όλοι οι μηχανές ψεκασμού τριών αντιμέτρων. Αυξημένη ανθεκτικότητα και ασφάλεια.

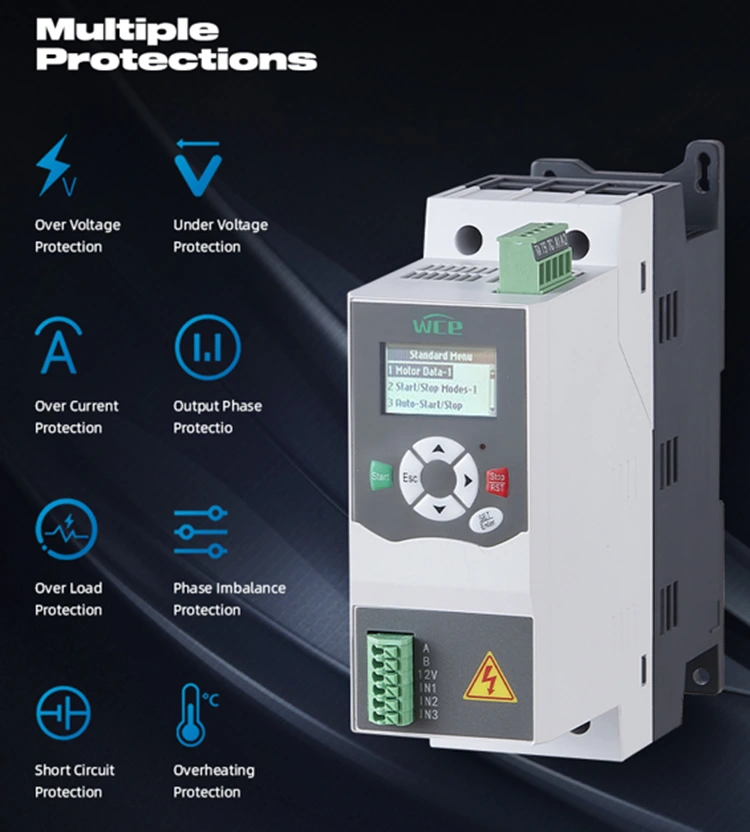

Λειτουργίες πολλαπλών προστασίας: Προστασία υποτιμώματος, προστασία υπέρτασης, προστασία υπερφυσών, προστασία υπερφόρτωσης, προστασία απώλειας φάσης, τριφασική προστασία ανισορροπίας κ.λπ.

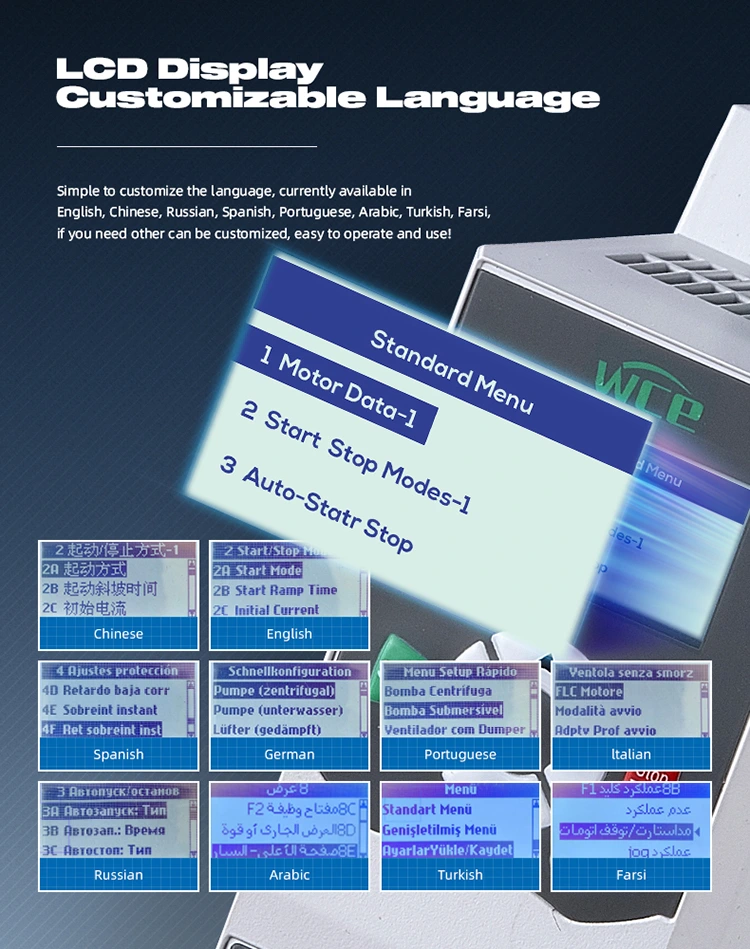

Οθόνη τεσσάρων γραμμών LCD υψηλής ευκρίνειας, εύκολη στη λειτουργία. Έρχεται με πολλαπλές οθόνες εθνικής γλώσσας και μπορεί να προσαρμοστεί όταν είναι απαραίτητο.

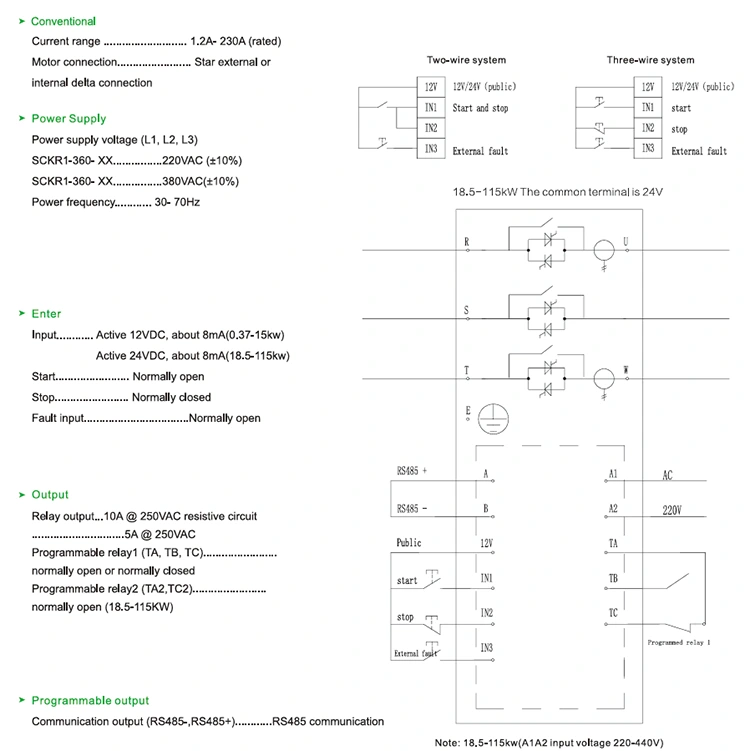

Μαλακό διάγραμμα καλωδίωσης εκκίνησης.
