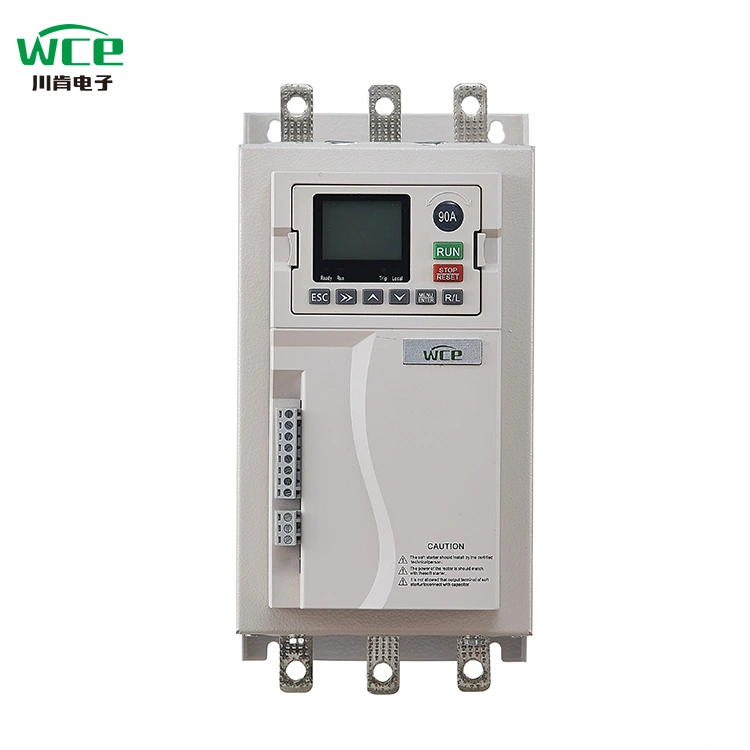

3 φάση 220V online soft starter

6800 Σειρά Soft Starters: Εξαιρετική απόδοση οδηγεί τη βιομηχανία

Στον τομέα του βιομηχανικού ηλεκτρικού εξοπλισμού, η απόδοση του μαλακού εκκινητή επηρεάζει άμεσα την αποτελεσματικότητα της λειτουργίας και τη σταθερότητα του εξοπλισμού. Με τα πολλά μοναδικά πλεονεκτήματά της, η σειρά 6800 Soft Starters ξεχωρίζει στην αγορά και γίνεται η πρώτη επιλογή πολλών επιχειρήσεων.

1, Εξανθρωπισμένη διεπαφή λειτουργίας, πλήρως βολική

Η σειρά 6800 Soft Starters είναι εξοπλισμένη με οθόνη LCD και μια σαφή διεπαφή που διευκολύνει τους χρήστες να εκτελούν σύνθετες ρυθμίσεις παραμέτρων και καθημερινές λειτουργίες. Περισσότερο οικείο είναι ότι το σύστημα έρχεται με δύο γλώσσες, κινέζικα και αγγλικά οθόνη, για να καλύψει τις ανάγκες των χρηστών σε διάφορες περιοχές, ακόμη και αν διασυνοριακές σχέδια συνεργασίας, δεν χρειάζεται να ανησυχείτε για τα λειτουργικά εμπόδια.

2, ισχυρή λειτουργία επικοινωνίας, τηλεχειριστήριο χωρίς ανησυχεί

Αυτή η σειρά μαλακών εκκινητών έρχεται με συμβατική λειτουργία επικοινωνίας Modbus 485, η οποία μπορεί εύκολα να έχει πρόσβαση σε διάφορα συστήματα αυτόματου ελέγχου για την επίτευξη απομακρυσμένης παρακολούθησης και εντοπισμού σφαλμάτων. Όχι μόνο αυτό, αλλά και προσαρμοσμένη εφαρμογή για κινητά ανάλογα με τις ανάγκες των χρηστών, εφόσον υπάρχει κάλυψη δικτύου, οι χρήστες μπορούν να ελέγχουν τον μαλακό εκκινητή οποτεδήποτε και οπουδήποτε, βελτιώνοντας σημαντικά την ευελιξία και την επικαιρότητα της διαχείρισης του εξοπλισμού, παρέχοντας ισχυρή υποστήριξη για την έξυπνη παραγωγή επιχειρήσεων.

3, Εξαιρετικός σχεδιασμός, εύκολη και βολική εγκατάσταση

Οι μαλακοί εκκινητές της σειράς 6800 έχουν σχεδιαστεί με χώρο εγκατάστασης και ευκολία στο μυαλό. Το μικρότερο μέγεθος και το ελαφρύτερο βάρος του, είτε κατά την εγκατάσταση νέου εξοπλισμού είτε με τη μετατροπή των παλαιών συστημάτων, μπορούν εύκολα να προσαρμοστούν σε διάφορα σενάρια, η διαδικασία εγκατάστασης είναι απλή και γρήγορη, εξοικονομώντας αποτελεσματικά το χρόνο εγκατάστασης και το κόστος εργασίας.

4. Αποτελεσματική διάχυση θερμότητας για να εξασφαλιστεί σταθερή λειτουργία

Η απόδοση της διάχυσης θερμότητας είναι το κλειδί για τη σταθερή λειτουργία του μαλακού εκκινητή. Η σειρά 6800 υιοθετεί 24V ανεμιστήρες υψηλής ταχύτητας DC για να επιτύχει 360 ° στρογγυλή διάχυση θερμότητας και ισχυρή αιολική ενέργεια, η οποία μπορεί γρήγορα να διαλύσει τη θερμότητα που παράγεται από τη λειτουργία του εξοπλισμού, να εξασφαλίσει ότι ο μαλακός εκκινητής μπορεί να διατηρήσει σταθερή λειτουργία υπό διάφορες συνθήκες εργασίας, να επεκτείνει τη διάρκεια ζωής του εξοπλισμού και να μειώσει την επίπτωση της αποτυχίας που προκαλείται από την υπερβολική διάθεση.

5, Μέθοδοι ελέγχου MMultiple για την κάλυψη διαφορετικών αναγκών

Σε σύγκριση με τους συμβατικούς μαλακούς εκκινητές, η σειρά 6800 έχει ένα νέο τετράγωνο έλεγχο ροπής. Κατά την εκκίνηση, μπορεί να εξάγει μια μεγαλύτερη ροπή, καθιστώντας τον κινητήρα να ξεκινήσει πιο εύκολα, ειδικά για εκείνους τον εξοπλισμό φορτίου με υψηλότερες απαιτήσεις για την έναρξη ροπής, όπως οι μεγάλοι ανεμιστήρες, οι αντλίες νερού κλπ.

6, καινοτόμος σχεδιασμός καλωδίωσης, απλή και αποτελεσματική εγκατάσταση

Οι Soft Starters 6800 διαθέτουν τερματικά ελέγχου plug-and-pull, ένα καινοτόμο σχέδιο που απλοποιεί σημαντικά τη διαδικασία εγκατάστασης. Οι χρήστες πρέπει μόνο να αποσυνδέσουν κάθε τερματικό, να ολοκληρώσουν την καλωδίωση και στη συνέχεια να το επαναπροσδιορίσουν, χωρίς πολύπλοκες εργασίες καλωδίωσης, μειώνοντας τη δυσκολία εγκατάστασης, να βελτιώσουν την αποδοτικότητα της εργασίας, ακόμη και οι μη επαγγελματίες μπορούν εύκολα να ξεκινήσουν.

7, Πλούσιες λειτουργίες υποστήριξης αντλίας, λύση ενιαίας διακοπής

Λαμβάνοντας υπόψη την ιδιαιτερότητα του σεναρίου εφαρμογής της αντλίας νερού, η σειρά 6800 έρχεται με λειτουργίες υποστήριξης της αντλίας νερού, η οποία μπορεί εύκολα να συνειδητοποιήσει τις λειτουργίες της πλωτής μπάλας, του μετρητή ηλεκτρικής πίεσης επαφής, του ρελέ επιπέδου παροχής νερού και του ρελέ επιπέδου αποστράγγισης. Μέσα από αυτές τις λειτουργίες, μπορεί να ελέγξει με ακρίβεια την έναρξη και τη διακοπή της αντλίας, να συνειδητοποιήσει την αυτόματη παροχή νερού και την αποστράγγιση και να παρέχει μια έξυπνη λύση για το σύστημα της αντλίας για να καλύψει τις διαφορετικές ανάγκες διαφορετικών χρηστών στον τομέα της παροχής νερού και της αποστράγγισης.

8, εξαιρετικά υψηλές επιδόσεις κόστους, οικονομική και πρακτική επιλογή

Από την άποψη της τιμής, οι σειρές 6800 series των μαλακών εκκινητών είναι εξαιρετικά ανταγωνιστικές. Σε σύγκριση με το παραδοσιακό αυτόματο υπουργικό συμβούλιο, η τιμή του είναι 10% φθηνότερη, και για μικρό εξοπλισμό ενέργειας, υποστηρίζει επίσης τη τοποθέτηση τοίχων, την περαιτέρω αποθήκευση χώρου εγκατάστασης και κόστους. Μια τέτοια απόδοση υψηλού κόστους, έτσι ώστε οι επιχειρήσεις να απολαμβάνουν ταυτόχρονα προϊόντα υψηλής απόδοσης, χωρίς να έχουν υπερβολική πίεση κόστους, να συνειδητοποιούν πραγματικά τον τέλειο συνδυασμό οικονομικής πρακτικότητας και εξαιρετικής απόδοσης.

Με την άριστη απόδοσή της στη διεπαφή λειτουργίας, τη λειτουργία επικοινωνίας, το σχεδιασμό και την εγκατάσταση, την απόδοση της διάχυσης θερμότητας, τη λειτουργία ελέγχου, τον σχεδιασμό καλωδίωσης, τη λειτουργία υποστήριξης αντλίας και την απόδοση του κόστους, ο μαλακός εκκινητής της σειράς 6800 έχει γίνει ο ηγέτης στον τομέα του βιομηχανικού ηλεκτρικού εξοπλισμού, εισάγοντας ισχυρή ώθηση για την ανάπτυξη διαφόρων βιομηχανιών.

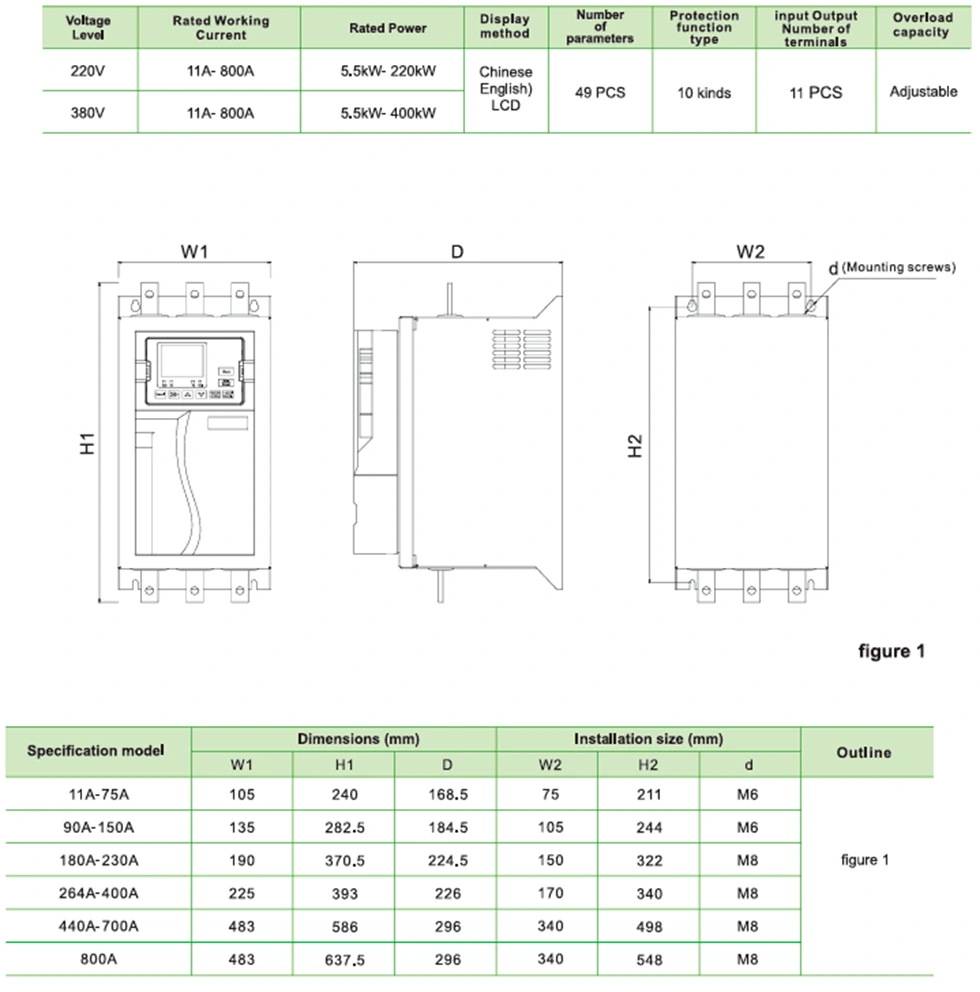

Παράμετρος προϊόντος (προδιαγραφή)

Χαρακτηριστικό προϊόντος

1. COMMΛειτουργία μονής

Έρχεται με την επικοινωνία Modbus RTU, η επικοινωνία Profibus και Profinet μπορεί να προστεθεί με την προσθήκη καρτών επέκτασης.

2, μπορεί να είναι εξωτερικό πληκτρολόγιο +4 γραμμές LCD οθόνη

Το πληκτρολόγιο μπορεί να εισαχθεί γρήγορα και να αφαιρεθεί για να καλύψει τις ανάγκες της απομακρυσμένης λειτουργίας.

3, πιο ολοκληρωμένη λειτουργία προστασίας κινητήρα

Προστασία υπέρτασης, προστασία υποβαθμισμένων, προστασία υπερφυσών, προστασία υπερφόρτωσης, προστασία υπολειμμάτων, προστασία απώλειας φάσης, σφάλμα παράκαμψης, σφάλμα θυρίστορ, τριφασική ρεύμα ανισορροπία, προστασία υπερθέρμανσης κ.λπ.

4, ευρεία περιοχή τάσης τροφοδοσίας

Γνωρίστε την κύρια τάση εισόδου τροφοδοσίας 220-440V γενικού σκοπού.

5.

1 σύνολο ακροδεκτών επικοινωνίας, 4 ακροδέκτες εισόδου εισόδου, 1 σύνολο αναλογικών εξόδου, 2 σύνολα προγραμματιζόμενων ρελέ.

◆ Τρεφάσος τροφοδοσίας: AC220V, AC380V, AC440V ± 10%

◆ Ονομαστικό ρεύμα: 11A-400A,

◆ Εφαρμοστέος κινητήρας: Ασύγχρονος κινητήρας κλουβί γενικού σκίουρου

◆ Λειτουργία εκκίνησης: ράμπα τάσης, ράμπα ρεύματος, ροπή

◆ Λειτουργία στάθμευσης: μαλακή διακοπή, δωρεάν στάση

◆ Εισαγωγή λογικής: σύνθετη αντίσταση 1.8kΩ, ισχύ +24V

◆ Συχνότητα εκκίνησης: Συνιστάται να ξεκινήσετε όχι περισσότερο από 10 φορές την ώρα

◆ Επίπεδο προστασίας: IP20

◆ Λειτουργία ψύξης: ψύξη αέρα

◆ Λειτουργία εγκατάστασης: κρέμονται τοίχο

◆ Περιβαλλοντικές συνθήκες: Το υψόμετρο υπερβαίνει τα 2000 μέτρα, η χωρητικότητα πρέπει να μειωθεί ανάλογα και η θερμοκρασία περιβάλλοντος είναι μεταξύ -10 και +40 ° C

Η αντίστοιχη υγρασία δεν υπερβαίνει το 95%(20 ℃ ± 5 ℃), χωρίς εύφλεκτο, εκρηκτικό, διαβρωτικό αέριο, χωρίς αγώγιμη σκόνη, εσωτερική εγκατάσταση, καλό αερισμό, δόνηση μικρότερη από 0,5g

Εφαρμογή προϊόντος

Τα προϊόντα μπορούν να χρησιμοποιηθούν σε μεταλλουργία και χημική βιομηχανία, συμπιεστές, γερανούς, δημοτικές μηχανικές περιστάσεις.

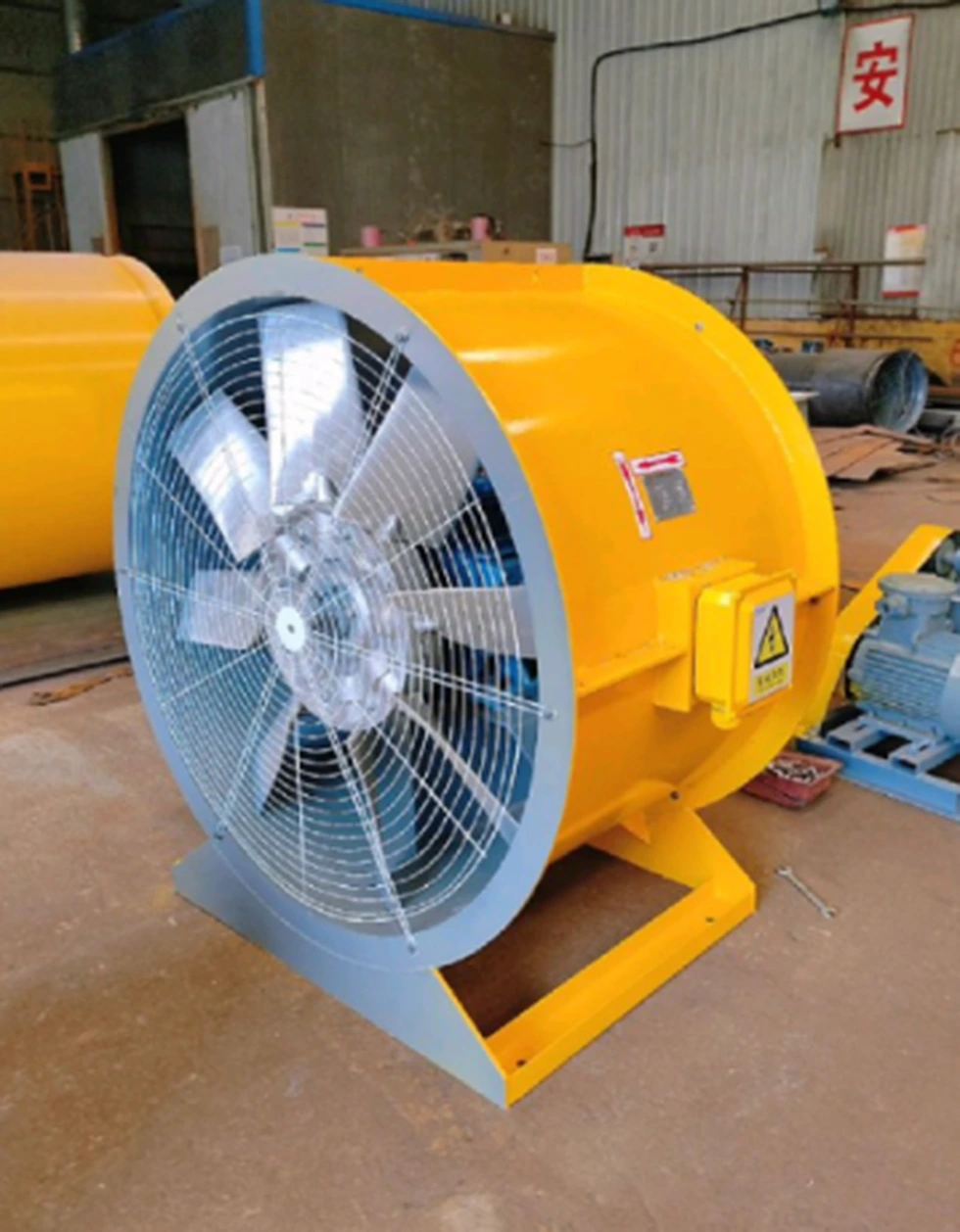

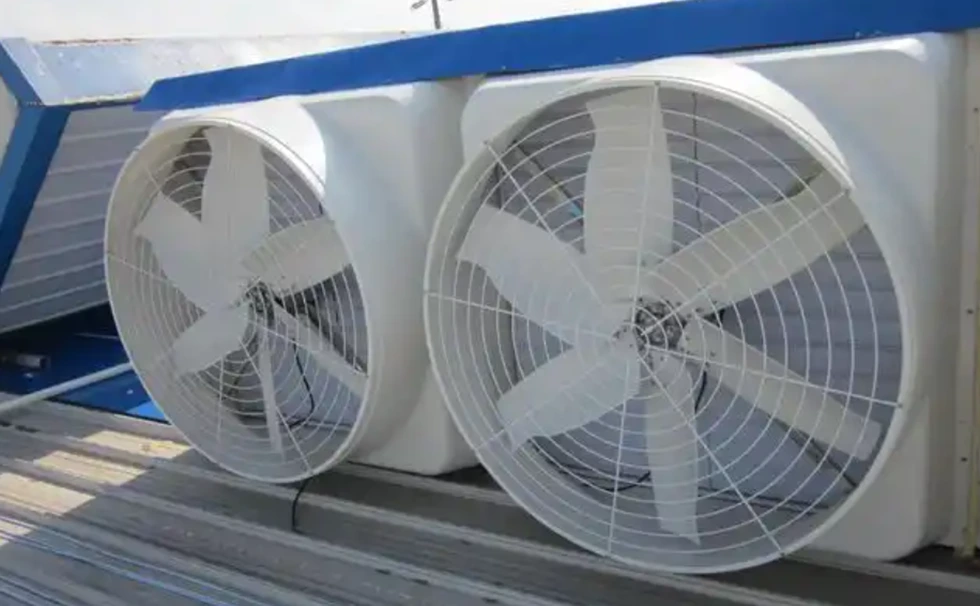

Ανεμιστήρες

Ο μαλακός εκκινητής όχι μόνο μειώνει σημαντικά την τριβή και την αδράνεια του ανεμιστήρα λόγω της μεγάλης αδράνειας της λεπίδας και του ρότορα, αλλά και αποφεύγει τη βλάβη του ρουλεμάν, της ζώνης, της λεπίδας και άλλων τμημάτων λόγω της υπερβολικής στιγμιαίας ροπής. Οι μαλακοί εκκινητές της σειράς SCKR1-6800 της WCE, με την υψηλή συμβατότητα και τους αλγόριθμους εξοικονόμησης ενέργειας, μπορούν να καλύψουν διαφορετικές ανάγκες από μικρούς οπαδούς σε μεγάλους βιομηχανικούς οπαδούς, βοηθώντας τις εταιρείες να επιτύχουν πράσινη και αποτελεσματική παραγωγή. Η εφαρμογή του μαλακού εκκινητή στον ανεμιστήρα επιλύει αποτελεσματικά τα προβλήματα του υψηλού ρεύματος εκκίνησης και του μηχανικού σοκ, ειδικά για το σενάριο που δεν απαιτεί ρύθμιση ταχύτητας, αλλά χρειάζεται απαλή εκκίνηση και διακοπή. Οι λογικές ρυθμίσεις επιλογής και παραμέτρων είναι το κλειδί, οι οποίες μπορούν να βελτιώσουν σημαντικά την αξιοπιστία και την οικονομία του συστήματος.

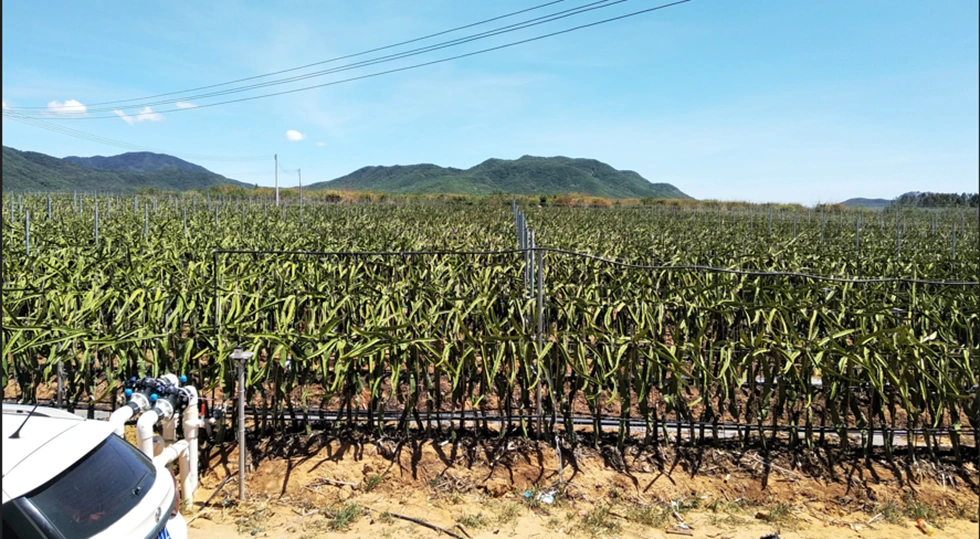

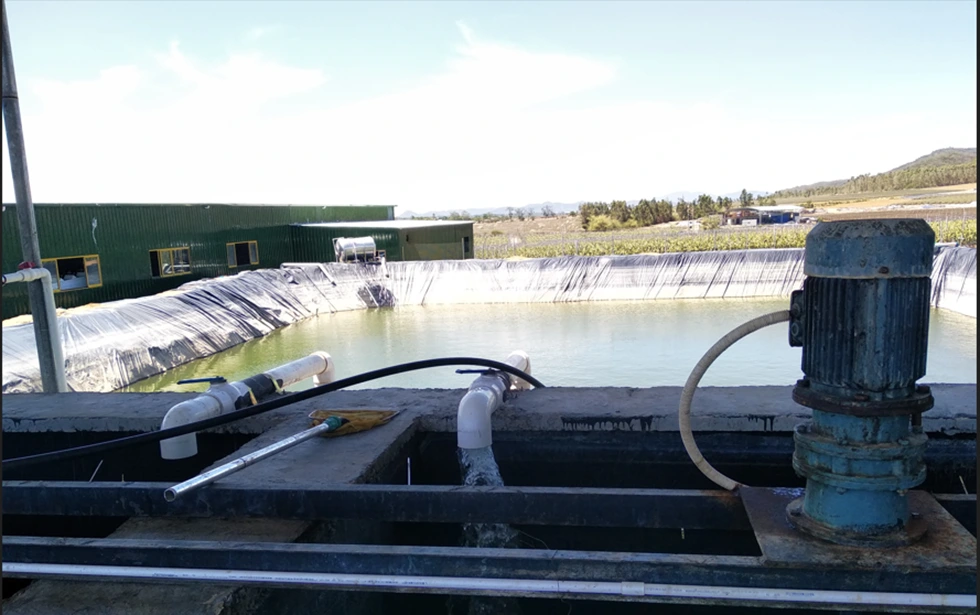

Άρδευση πεδίου

Σε σύγκριση με τους μετατροπείς συχνότητας, οι μαλακοί εκκινητές κοστίζουν λιγότερο και είναι κατάλληλοι για σενάρια άρδευσης χωρίς ρύθμιση ταχύτητας. Στο σύστημα άρδευσης του πεδίου, ο μαλακός εκκινητής ενεργεί κυρίως στον τριφασικό ασύγχρονο κινητήρα που οδηγεί την αντλία νερού και υιοθετεί την εκκίνηση της κλίσης της τάσης ή την τρέχουσα λειτουργία περιορισμένης εκκίνησης, έτσι ώστε η ταχύτητα του κινητήρα να αυξάνεται σταδιακά από το μηδέν στην ονομαστική ταχύτητα, αποφεύγοντας το στιγμιαίο ρεύμα που παράγεται από την παραδοσιακή άμεση εκκίνηση. Όταν τερματίζετε, προαιρετική λειτουργία μαλακής διακοπής, με γραμμική μείωση της τάσης για να μειώσετε απαλά την ταχύτητα της αντλίας, αναστέλλουν την επίδραση του σφυριού νερού. Ο μαλακός εκκινητής επιλύει αποτελεσματικά τα προβλήματα της υψηλής ρεύματος κρούσης, της συγκέντρωσης μηχανικής τάσης και της επίδρασης του σφυριού νερού του κινητήρα της αντλίας μέσω εύκαμπτου ελέγχου στάσης και πολλαπλών προστασίας στο σύστημα άρδευσης πεδίου και βελτιώνει σημαντικά την αξιοπιστία και την οικονομία του συστήματος.

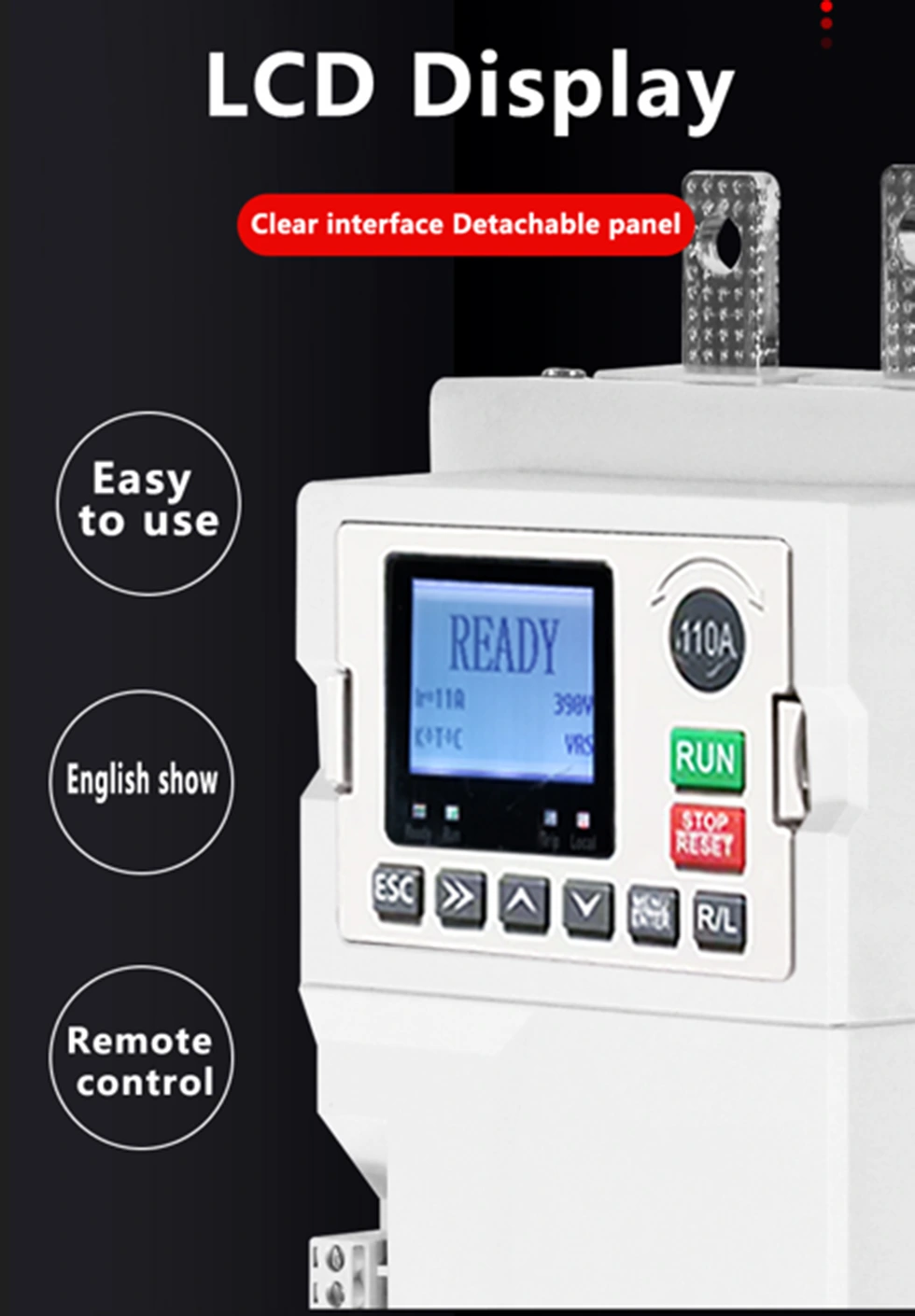

HD LCD τεσσάρων γραμμών οθόνη, εύκολη στη λειτουργία. Έρχεται με δίγλωσση οθόνη στα κινέζικα και τα αγγλικά, εάν είναι απαραίτητο, μπορείτε να προσαρμόσετε τη γλώσσα. Πληκτρολόγιο pluggable, εύκολο να μετακινηθεί έξω.

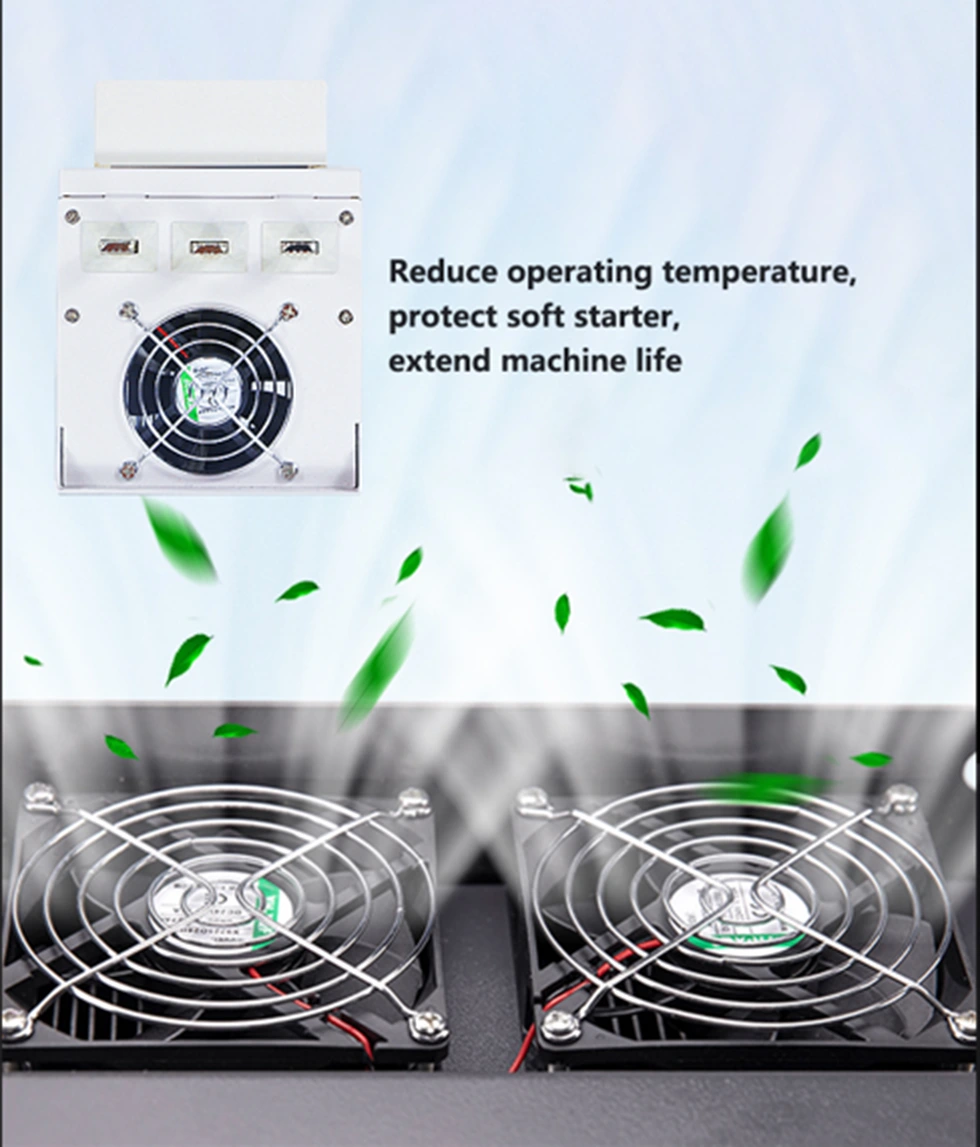

Ο μαλακός εκκινητής θα δημιουργήσει θερμότητα κατά τη διάρκεια της λειτουργίας λόγω του ρεύματος που διέρχεται από τον θυρίστορα. Εάν η θερμοκρασία του θυρίστορ είναι πολύ υψηλή, μπορεί να καταστραφεί, οπότε πρέπει να εγκαταστήσουμε τους οπαδούς για να το δροσίσουμε. Οι μαλακοί εκκινητές της σειράς 6800 χρησιμοποιούν 24V ανεμιστήρες υψηλής ταχύτητας DC, 360 ° σε όλη τη στρογγυλή διάχυση θερμότητας και ισχυρότερο άνεμο. Δεν μειώνει μόνο το μη προγραμματισμένο κλείσιμο που προκαλείται από την υπερθέρμανση, αλλά επίσης επεκτείνει σημαντικά τη διάρκεια ζωής του μαλακού εκκινητή.

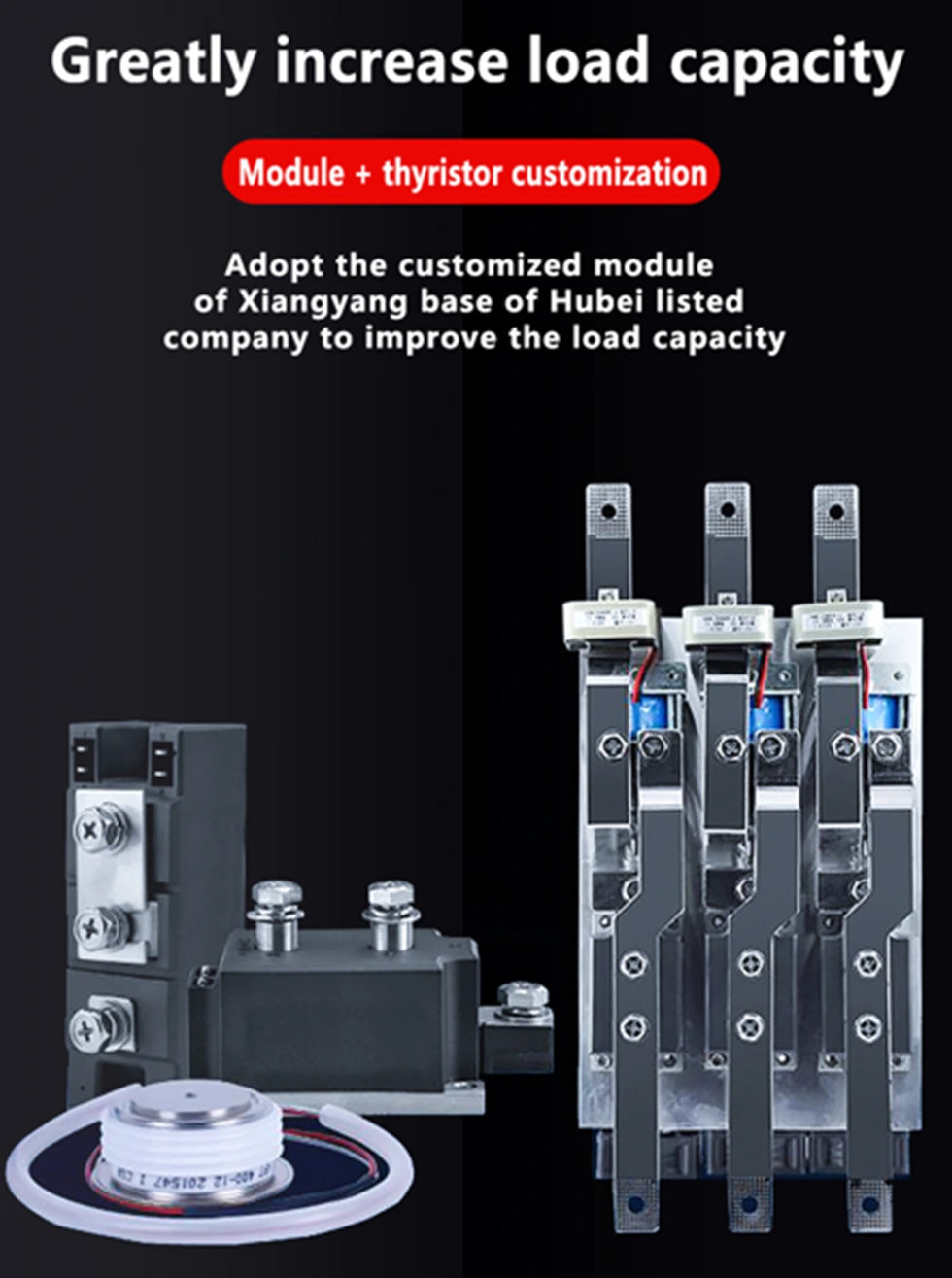

Έχουμε βαθιά συνεργασία με την Hubei Taiji, μια εγχώρια εισηγμένη εταιρεία, και χρησιμοποιούμε προσαρμοσμένες ενότητες και θυρίστορες, διαφορετικές από τις γενικές ενότητες που παρέχονται στην αγορά, για να βελτιώσουν την ικανότητα φόρτωσης.

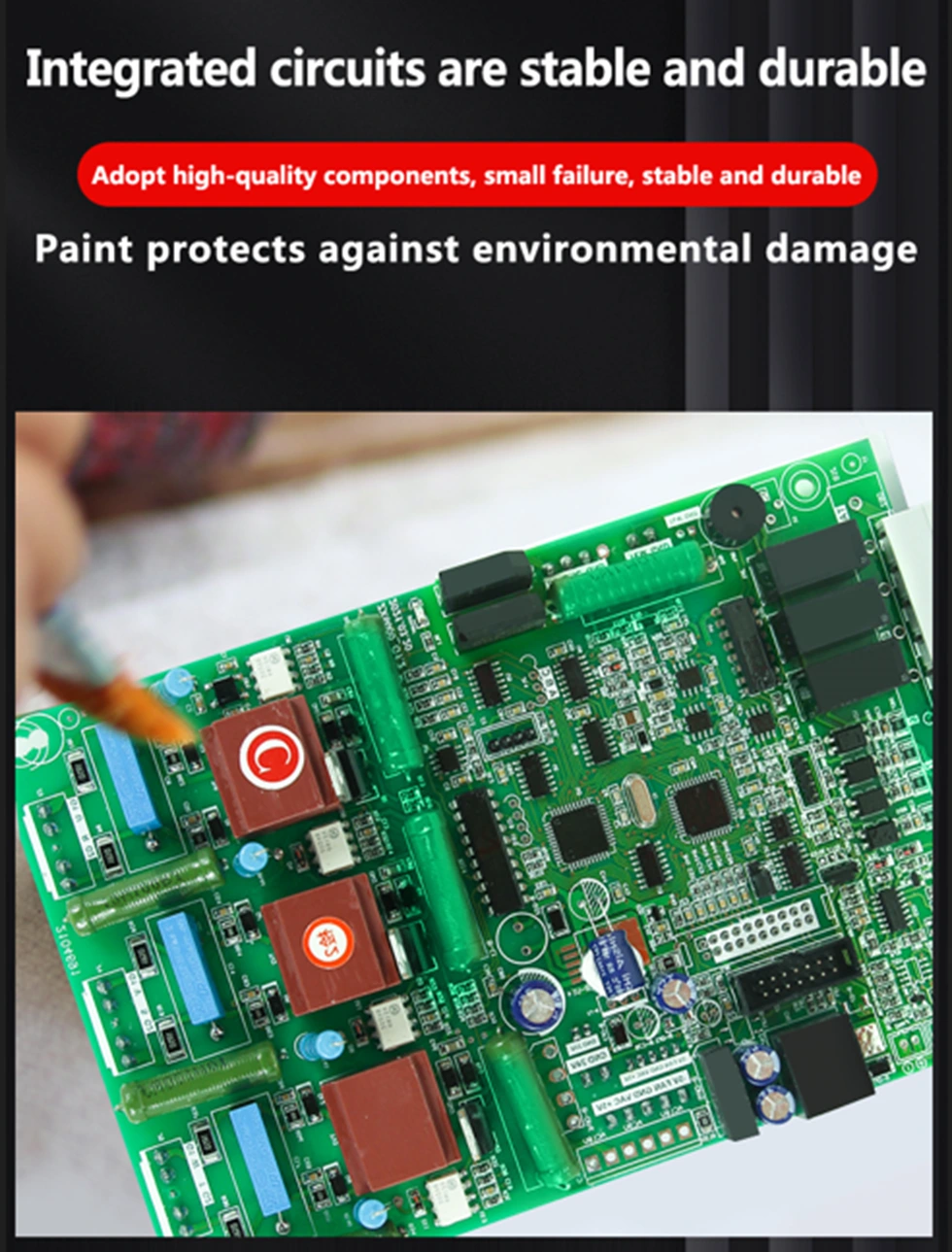

Ο κύριος σκοπός της βούρτσας βούρτσας του σκάφους του μαλακού εκκινητή (συνήθως τριών αντι-ζωγραφικής, μονωτικής βαφής ή επικάλυψης από την υγρασία) είναι η προστασία της σταθερότητας και της ζωής του πίνακα κυκλωμάτων σε ένα πολύπλοκο περιβάλλον εργασίας, προκειμένου να εξασφαλιστεί η διάρκεια ζωής του κυκλώματος, είναι μεγαλύτερη, χρησιμοποιούμε όλοι υψηλής ποιότητας μπαλώματα και plug-ins, η πιθανότητα αποτυχίας είναι πολύ χαμηλή και όλοι οι μηχανές ψεκασμού τριών αντιμέτρων. Αυξημένη ανθεκτικότητα και ασφάλεια.

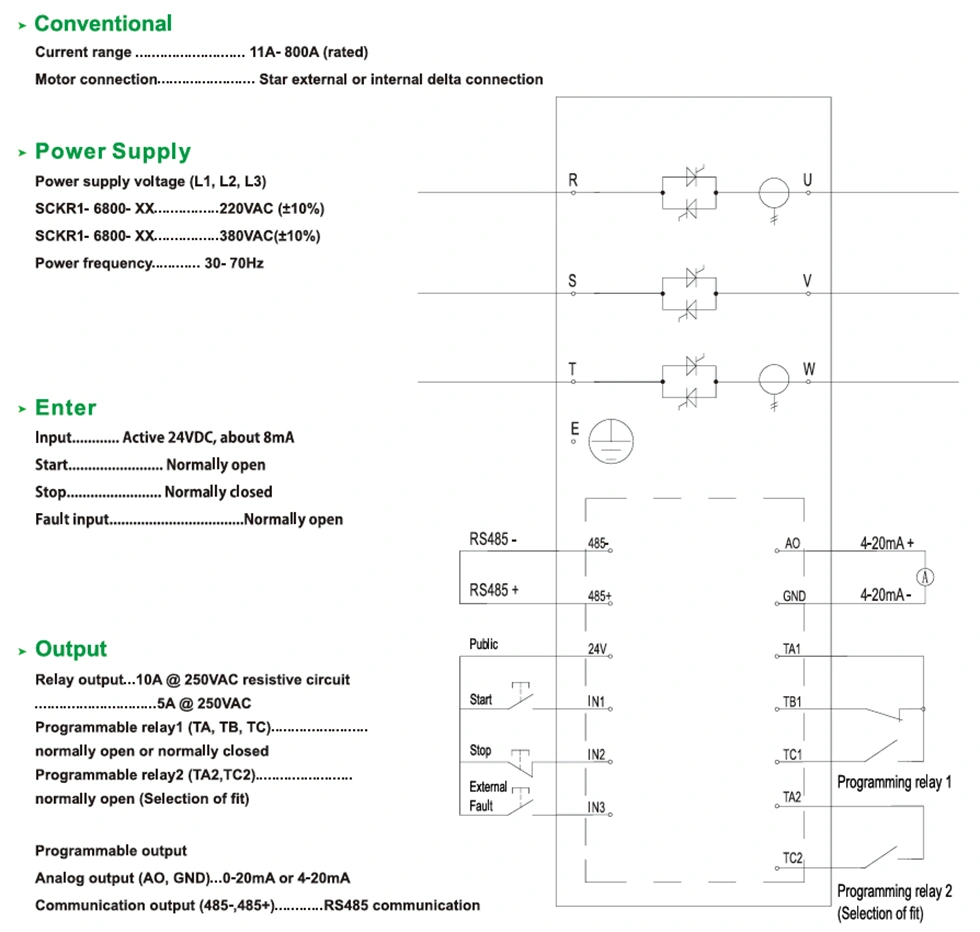

Μαλακό διάγραμμα καλωδίωσης εκκίνησης.
