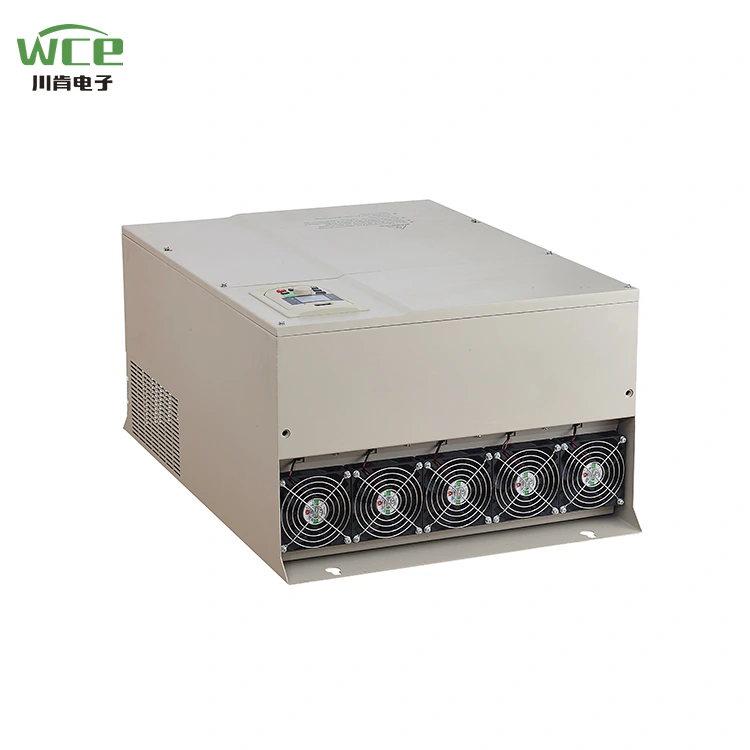

90kW VFD AC Drive για θραυστήρα

Η σειρά SCK300 της WCE είναι ένας μετατροπέας υψηλής απόδοσης, ευέλικτου μετατροπέα συχνότητας που έχει σχεδιαστεί για βιομηχανική αυτοματοποίηση, που χρησιμοποιείται ευρέως σε ανεμιστήρες, αντλίες, μεταφορικές ζώνες, θραυστήρες και άλλο εξοπλισμό. Ο πυρήνας του υιοθετεί την προηγμένη τεχνολογία ελέγχου των φορέων και έχει τα χαρακτηριστικά της ρύθμισης ταχύτητας υψηλής ακρίβειας, της εξοικονόμησης ενέργειας, της υψηλής απόδοσης και της σταθερής λειτουργίας για την κάλυψη των αναγκών των διαφόρων βιομηχανικών σεναρίων. Επιπλέον, το SCK300 μπορεί να αναβαθμιστεί στο SCK350 με την αναβάθμιση της πλακέτας ελέγχου, μετά την οποία οι κάρτες επέκτασης μπορούν να προστεθούν και να εφαρμοστούν σε εξοπλισμό όπως οι γερανοί.

Παράμετρος προϊόντος (προδιαγραφή)

Χαρακτηριστικό προϊόντος

● Χαρακτηριστικά I/O

◆ Εύρος τάσης εισόδου: 220V/380V/660V ± 15%

◆ Εύρος συχνοτήτων εισόδου: 47 ~ 63Hz

◆ Εύρος τάσης εξόδου: 0 ~ Ονομαστική τάση εισόδου

Εύρος συχνοτήτων εξόδου: 0 ~ 400Hz

● Χαρακτηριστικά περιφερειακής διασύνδεσης

◆ Προγραμματιζόμενη ψηφιακή είσοδος: 8 είσοδος

◆ Προγραμματιζόμενη αναλογική είσοδος: AI1: 0 ~ 10V είσοδος, AI2: 0 ~ 10V ή 0 ~ 20mA Εισαγωγή

◆ Ανοίξτε την έξοδο συλλέκτη: 1 έξοδος

◆ Έξοδος ρελέ: 2 έξοδοι

◆ Αναλογική έξοδος: 2 έξοδοι, 0/4 ~ 20ma ή 0 ~ 10V αντίστοιχα

● Χαρακτηριστικά τεχνικής απόδοσης

◆ Λειτουργία ελέγχου: Δεν υπάρχει έλεγχος φορέα PG, έλεγχος V/F, έλεγχος ροπής.

◆ Χωρητικότητα υπερφόρτωσης: 150% ονομαστικά ρεύματα 60s. 180% βαθμολογημένα ρεύματα 10s

◆ ροπής εκκίνησης: Δεν υπάρχει έλεγχος φορέα PG: 0.5Hz/150% (SVC)

◆ Αναλογία ταχύτητας: Δεν υπάρχει έλεγχος φορέα PG: 1: 100

● Λειτουργικές λειτουργίες

◆ Λειτουργία ρύθμισης συχνότητας: Ψηφιακή ρύθμιση, αναλογική ρύθμιση, σειριακή ρύθμιση επικοινωνίας, πολλαπλών ταχυτήτων, ρύθμιση PID, κλπ.

◆ Λειτουργία ελέγχου PID

◆ Λειτουργία ελέγχου πολλαπλών ταχυτήτων: 16 έλεγχος ταχύτητας

◆ Λειτουργία ελέγχου συχνότητας Swing

◆ Στιγμιαία διακοπή ρεύματος χωρίς λειτουργία

◆ Λειτουργία κλειδιού γρήγορου/jog: κλειδί συντόμευσης πολλαπλών λειτουργιών που ορίζεται ελεύθερα από τους χρήστες

◆ Λειτουργία ρύθμισης αυτόματης τάσης: Όταν αλλάζει η τάση του πλέγματος, μπορεί να διατηρήσει αυτόματα τη σταθερά τάσης εξόδου

◆ Παρέχετε έως και 25 είδη λειτουργιών προστασίας σφαλμάτων: πάνω από ρεύμα, πάνω από τάση, υπό τάση, πάνω από τη θερμοκρασία, την απώλεια φάσης, την υπερφόρτωση και άλλες λειτουργίες προστασίας

Εφαρμογή προϊόντος

Τα προϊόντα μπορούν να χρησιμοποιηθούν σε μεταλλουργία και χημική βιομηχανία, συμπιεστές, γερανούς, δημοτικές μηχανικές περιστάσεις.

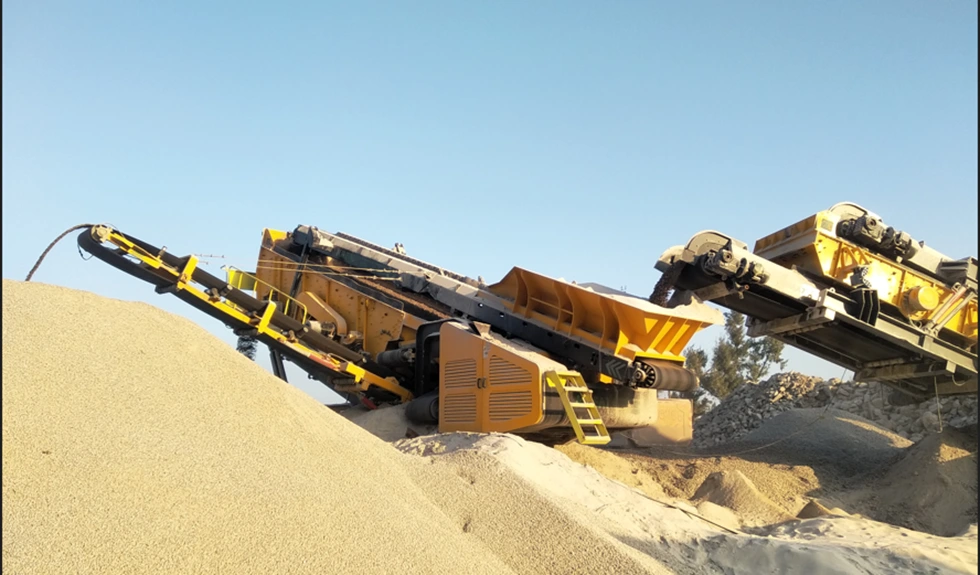

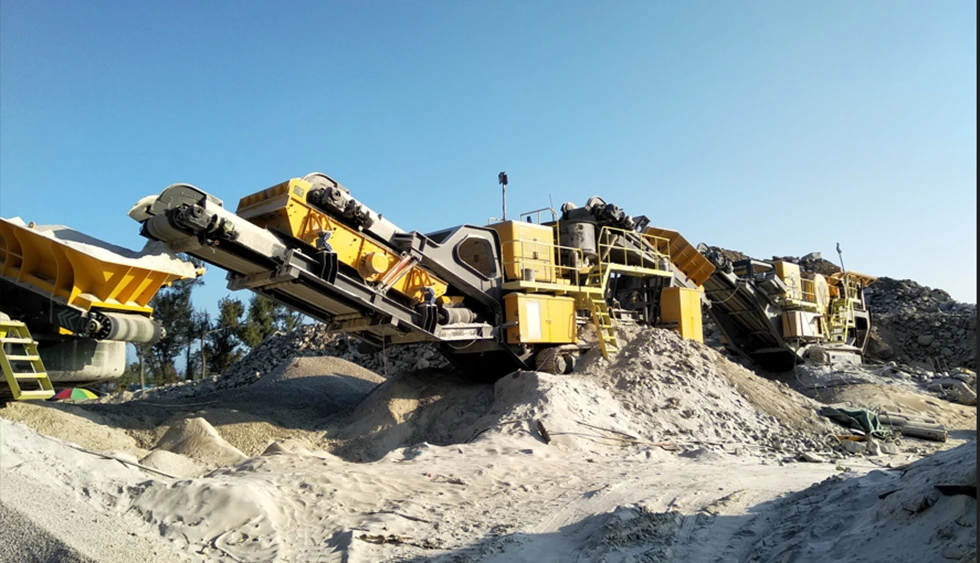

Crusher, ταξινομώντας πέτρες διαφορετικών μεγεθών.

Το VFD χρησιμοποιείται ευρέως στη βιομηχανία θραυστήρων, μπορεί να χρησιμοποιηθεί στον θραυστήρα πρόσκρουσης, στον θραυστήρα των σιαγόνων, στον θραυστήρα κώνου, στον θραυστήρα σφυρί κ.λπ. Μπορεί να χρησιμοποιηθεί στον ξενιστή υψηλής ισχύος, να μειώσει το ρεύμα εκκίνησης, να ρυθμίσει την ταχύτητα του θραυστήρα, όταν μειωθεί η ταχύτητα, αλλά μπορεί επίσης να εξοικονομήσει περίπου 50%. Ο μετατροπέας συχνότητας που χρησιμοποιείται στον θραυστήρα μπορεί να μειώσει τη μηχανική επίδραση και να επεκτείνει τη διάρκεια ζωής του εξοπλισμού.

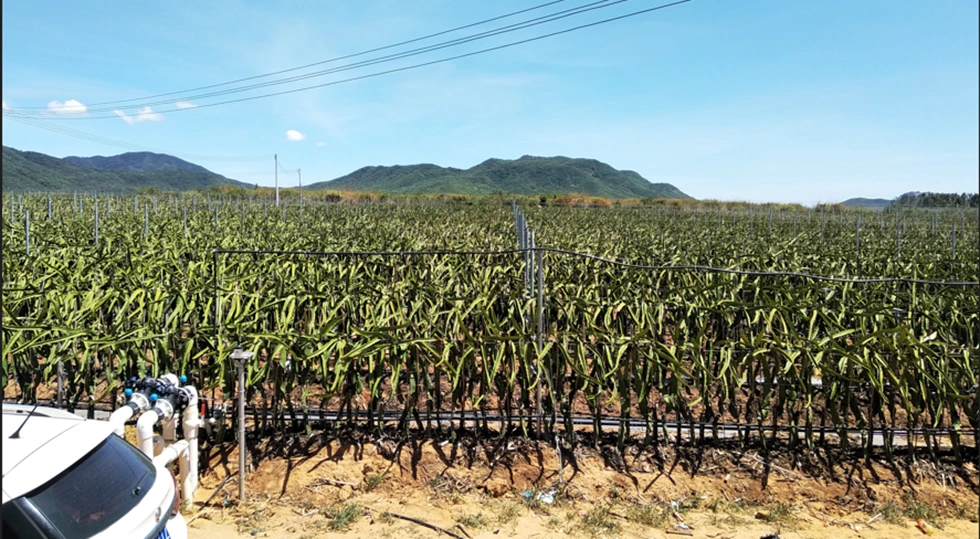

Άρδευση πεδίου

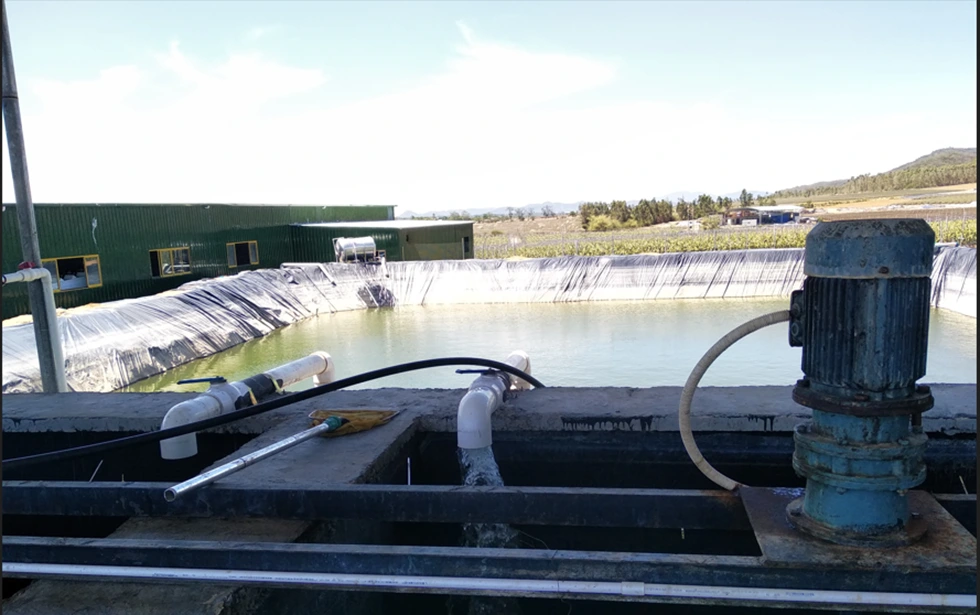

Σε γεωργική άρδευση, το VFD για σταθερή παροχή νερού είναι σχεδόν στάνταρ. Πρώτα απ 'όλα, κατά τη διαδικασία εκκίνησης της αντλίας, το VFD μπορεί σταδιακά να αυξήσει τη συχνότητα λειτουργίας του, έτσι ώστε η αντλία να μπορεί να λειτουργεί αργά, έτσι ώστε το νερό να μην προκαλεί υπερβολική επίδραση στον αγωγό. Το VFD μπορεί στη συνέχεια να χρησιμοποιηθεί σε συνδυασμό με ένα απομακρυσμένο μετρητή πίεσης ή αισθητήρα πίεσης για να εξισώσει την πίεση στους σωλήνες μας. Τέλος, το VFD μπορεί να ελέγξει τον αγωγό προστασίας πίεσης, αλλά και μέσω της δικής του υπερφόρτωσης, υπερφόρτωσης, υπερπίεσης, υποβιβαστικής προστασίας για να μειώσει τη βλάβη της αντλίας.

Διατίθενται δύο λειτουργίες οθόνης:

1.LCD Display: Ελάτε με κινεζική και αγγλική οθόνη, μπορείτε επίσης να προσαρμόσετε ρωσικά, πορτογαλικά, ισπανικά, περσικά και άλλες γλώσσες.

2. LED DISPLAY: Παραδοσιακή οθόνη ψηφιακού σωλήνα, οθόνη διπλής γραμμής, παρατηρήστε ταυτόχρονα δύο σύνολα δεδομένων.

Ο όγκος VFD είναι η μεγάλη δομή, το μεγαλύτερο ψυγείο, ο ρυθμός χρησιμοποίησης του προϊόντος, μπορεί να λειτουργήσει κανονικά σε ζεστό περιβάλλον, όπως το τροπικό.

Μπορούν να προσαρμοστούν διάφοροι τύποι λειτουργιών εισόδου και εξόδου:

1.3p 380V Είσοδος στην έξοδο 3P 380V.

2. Εισαγωγή 3P220V στην έξοδο 3P220V.

3. Εισαγωγή 3P660V στην έξοδο 3P660V.

4. Εισαγωγή 1P220V στην έξοδο 3P 380V.

5. 1P220V Εισαγωγή στην έξοδο 3P220V.

Με τη λειτουργία παρακολούθησης ταχύτητας, μπορεί να είναι καλύτερη διπλή εκκίνηση.

Έρχεται με την επικοινωνία Modbus RTU και μπορεί επίσης να εφαρμόσει το Modbus TCP, το PRPFIBUS και το Profinet προσθέτοντας κάρτες επέκτασης.

Διάγραμμα καλωδίωσης VFD.
