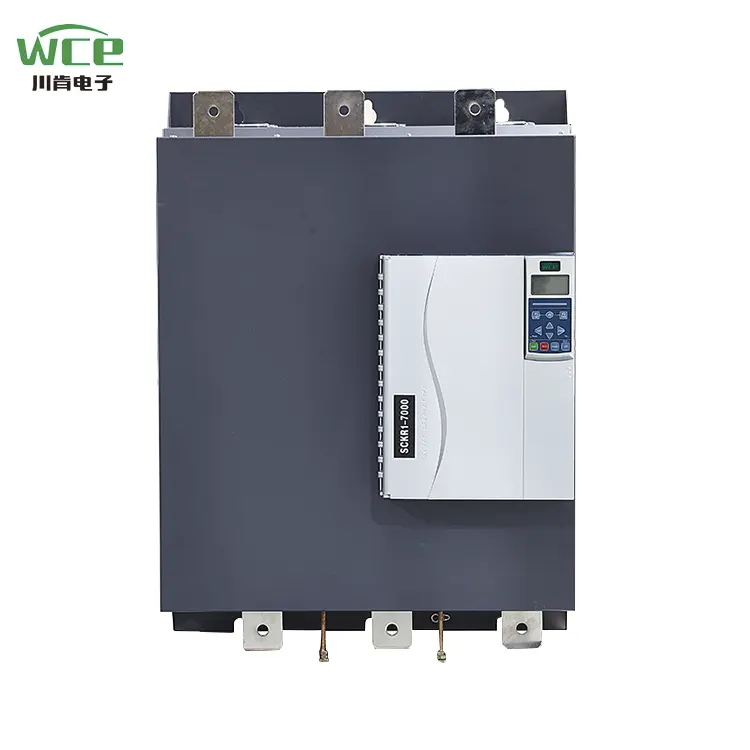

AC ενσωματωμένο σε παράκαμψη μαλακό εκκίνηση 450kW

Έξυπνη αλληλεπίδραση και βολική λειτουργία: Οι μαλακοί εκκινητές της σειράς 7000 είναι εξοπλισμένοι με οθόνες LCD υγρών κρυστάλλων, με ένα απλό και διαισθητικό σχεδιασμό διεπαφής και μια ομαλή και βολική εμπειρία λειτουργίας. Το σύστημα είναι εξοπλισμένο με συνάρτηση εμφάνισης 8 γλωσσών και υποστηρίζει την προσαρμογή συγκεκριμένων εθνικών γλωσσών, ικανοποιώντας πλήρως τις ανάγκες των χρηστών σε διάφορες περιοχές.

Πολλαπλός επικοινωνία και απομακρυσμένος έξυπνος έλεγχος:Είναι εξοπλισμένο με την τυπική λειτουργία επικοινωνίας Modbus 485 και υποστηρίζει επίσης προσαρμοσμένες μεθόδους επικοινωνίας, όπως το πρωτόκολλο Siemens Profibus και την εφαρμογή κινητού τηλεφώνου, βοηθώντας τους χρήστες να επιτύχουν αποτελεσματικό απομακρυσμένο εντοπισμό σφαλμάτων και ακριβή έλεγχο και να σπάσουν τους χωρικούς περιορισμούς.

Εξαιρετική απόδοση και μακροχρόνια ανθεκτικότητα: Εξοπλισμένο με ένα ολοκαίνουργιο προσαρμοσμένο DC Contactor, σε σύγκριση με τους συνήθεις εναλλακτικές επαφές AC, η απόδοσή του βελτιώνεται κατά 3 φορές, η θερμότητα μειώνεται κατά 2,6 φορές, η ασφάλεια ενισχύεται κατά 25%, η απόδοση εξοικονόμησης ενέργειας φθάνει το 20%και η διάρκεια ζωής υπερβαίνει τις 100.000 φορές, παρέχοντας αξιόπιστη εγγύηση για τη σταθερή λειτουργία του εξοπλισμού.

Αποτελεσματική διάχυση θερμότητας και σταθερή λειτουργία:Εξοπλισμένο με ανεμιστήρα DC υψηλής ταχύτητας 24V και έναν καινοτόμο σχεδιασμό 360 ° στρογγυλής θερμότητας, παρέχει ισχυρή δύναμη αιολικής ενέργειας, εξασφαλίζοντας ότι ο εξοπλισμός διατηρεί μια καλή κατάσταση διάχυσης θερμότητας και σταθερή απόδοση σε όλη τη λειτουργία.

Βαθιά συνεργασία και ποιότητα αναβάθμισης: Έχουμε φτάσει σε μια βαθιά συνεργασία με την Hubei Taiji, μια εγχώρια εισηγμένη εταιρεία, και υιοθετημένες προσαρμοσμένες ενότητες και θυρίστορες, οι οποίες διαφέρουν από τις κοινές ενότητες της αγοράς. Αυτό ενισχύει σημαντικά την χωρητικότητα φορτίου και θέτει μια σταθερή βάση για την αποτελεσματική λειτουργία του εξοπλισμού.

Εξορμμομήσεις σχεδιασμού, εξοικονόμηση κόστους:Δεν χρειάζεται να εγκαταστήσετε εξωτερικούς παραλείφτες επαφές, να αποθηκεύσετε αποτελεσματικά το χώρο εγκατάστασης, να μειώσετε το κόστος των καλωδίων, να απλοποιήσετε τη διαδικασία εγκατάστασης και να καταστήσετε την εγκατάσταση πιο βολική και ταχύτερη.

Καινοτόμος έλεγχος, εύκολη εκκίνηση: Σε σύγκριση με τους συμβατικούς μαλακούς εκκινητές, έχει προστεθεί μια νέα μέθοδος ελέγχου εκκίνησης τετραγωνικής ροπής, παρέχοντας μια μεγαλύτερη ροπή εκκίνησης, επιτυγχάνοντας εύκολη και ομαλή εκκίνηση και προσαρμόζοντας σε πιο σύνθετες συνθήκες εργασίας.

Παρακολούθηση σε πραγματικό χρόνο, διασφάλιση ασφάλειας:Εξοπλισμένο με ακροδέκτη εισόδου PT100, μπορεί να παρακολουθεί τη θερμοκρασία του κινητήρα σε πραγματικό χρόνο, να κατανοήσει αμέσως την κατάσταση λειτουργίας του κινητήρα, να αποτρέψει αποτελεσματικά τα σφάλματα που προκαλούνται από την ανώμαλη θερμοκρασία και να εξασφαλίσουν την ασφαλή λειτουργία του κινητήρα.

Ανθρωποποιημένος σχεδιασμός, εγκατάσταση χωρίς ανησυχία: Υιοθετεί μπλοκ τερματικού ελέγχου plug-and-pull, καθιστώντας την εγκατάσταση και τη λειτουργία απλή και βολική. Απλά αποσυνδέστε τα μπλοκ του τερματικού για να ολοκληρώσετε την καλωδίωση και στη συνέχεια να τα επαναφέρετε, γεγονός που βελτιώνει σημαντικά την αποτελεσματικότητα της εγκατάστασης.

Δοκιμή προσομοίωσης, αξιόπιστη επαλήθευση: Είναι εξοπλισμένο με λειτουργία προσομοίωσης λειτουργίας. Ακόμη και όταν το κύριο κύκλωμα του μαλακού εκκινητή δεν συνδέεται με την τάση τροφοδοσίας, μπορεί να προσομοιώσει την εκκίνηση, τη διαδικασία εκκίνησης και διακοπής του κινητήρα, επιβεβαιώνοντας γρήγορα εάν η κατάσταση εργασίας των στοιχείων του μαλακού εκκινητή είναι φυσιολογική.

Υποστήριξη έκτακτης ανάγκης και συνεχής λειτουργία: Έχει προστεθεί μια λειτουργία εκκίνησης έκτακτης ανάγκης. Ακόμη και σε περίπτωση ξαφνικής κατανομής μιας φάσης του θυρίστορ, ο μαλακός εκκινητής μπορεί να διατηρήσει ακόμα την κανονική λειτουργία, εξασφαλίζοντας τη συνεχή λειτουργία του βασικού εξοπλισμού και μειώνοντας τον κίνδυνο διακοπής.

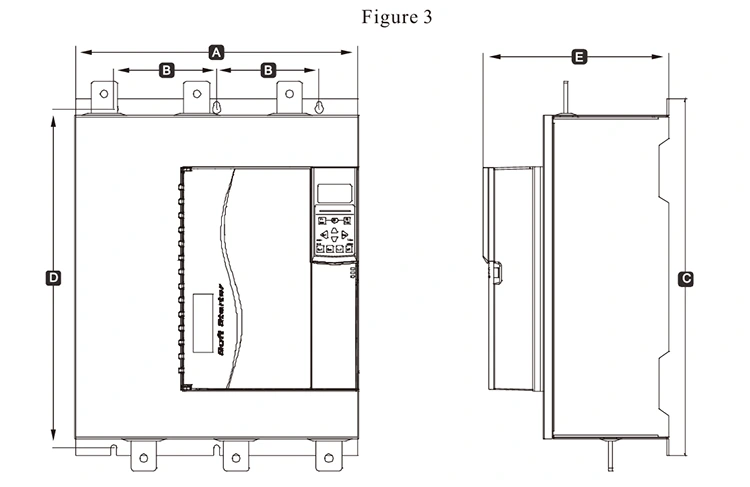

Παράμετρος προϊόντος (προδιαγραφή)

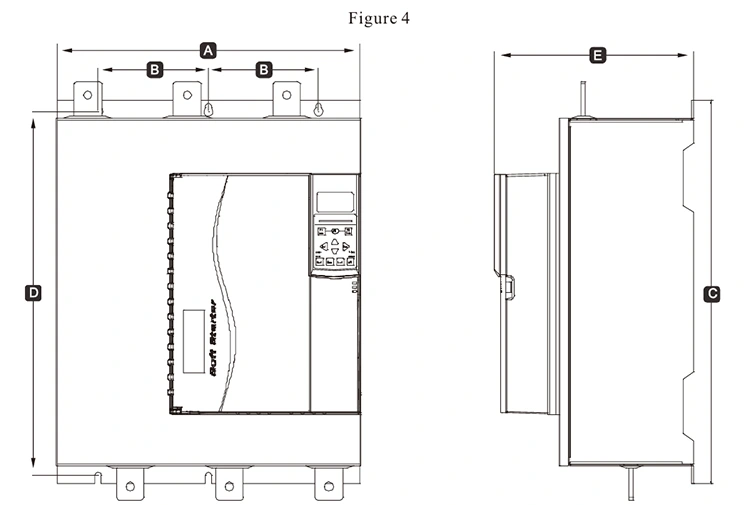

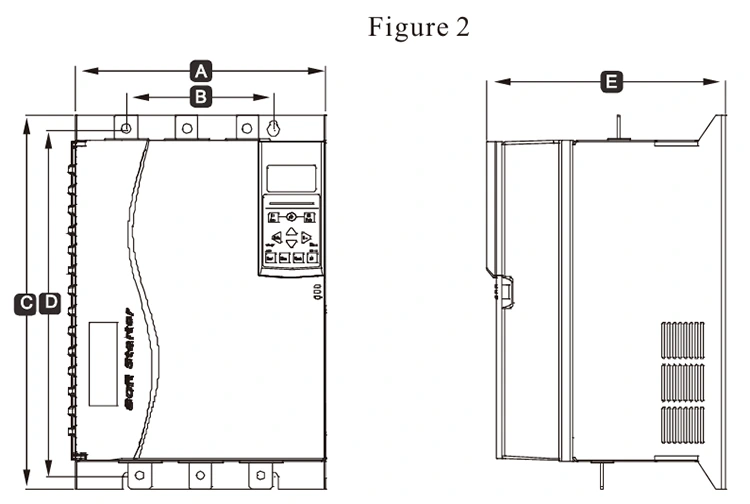

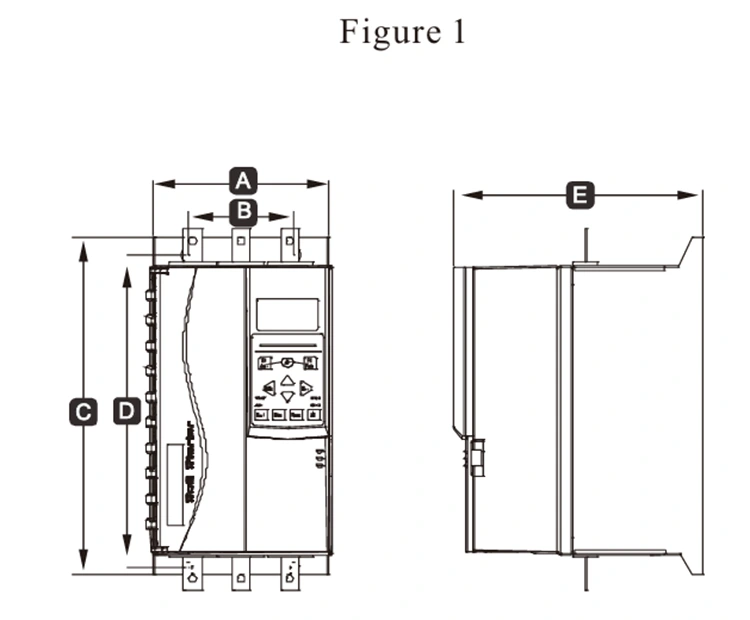

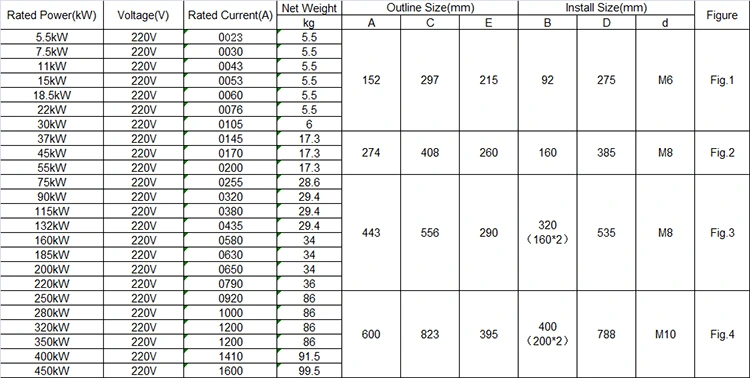

Μέγεθος, βάρος και ρεύμα 220V

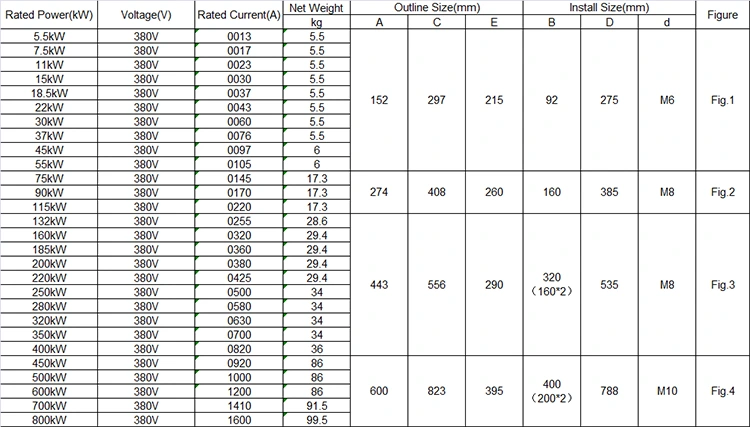

Μέγεθος, βάρος και ρεύμα 380V

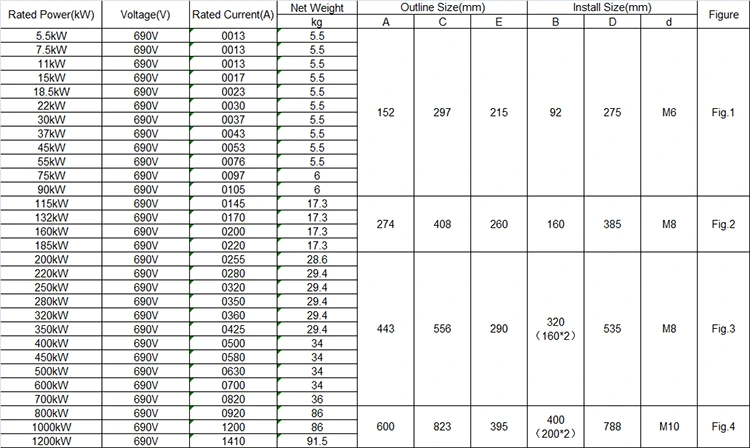

Μέγεθος, βάρος και ρεύμα 690V

Χαρακτηριστικό προϊόντος

1. Λειτουργία επικοινωνίας

Έρχεται με την επικοινωνία Modbus RTU, η επικοινωνία Profibus και Profinet μπορεί να προστεθεί με την προσθήκη καρτών επέκτασης.

2, μπορεί να είναι εξωτερικό πληκτρολόγιο +4 γραμμές LCD οθόνη

Το πληκτρολόγιο μπορεί να εισαχθεί γρήγορα και να αφαιρεθεί για να καλύψει τις ανάγκες της απομακρυσμένης λειτουργίας.

3, πιο ολοκληρωμένη λειτουργία προστασίας κινητήρα

Προστασία υπέρτασης, προστασία υποβαθμισμένων, προστασία υπερφυσών, προστασία υπερφόρτωσης, προστασία υπολειμμάτων, προστασία απώλειας φάσης, σφάλμα παράκαμψης, σφάλμα θυρίστορ, τριφασική ρεύμα ανισορροπία, προστασία υπερθέρμανσης κ.λπ.

4, ευρεία περιοχή τάσης τροφοδοσίας

Γνωρίστε την κύρια τάση εισόδου τροφοδοσίας 220-690V γενικού σκοπού.

5.

Ένα σύνολο ακροδεκτών επικοινωνίας, πέντε ομάδες ψηφιακών ακροδεκτών εισόδου, ένα σύνολο αναλογικών εξόδου, τρία σύνολα προγραμματιζόμενων ρελέ, τερματικά θερμίστορ κινητήρα και ακροδέκτες θερμοκρασίας PT100.

◆ Τροφοδοσία τριών φάσεων: AC220V, AC380V, AC690V ± 10%

◆ Ονομαστικό ρεύμα: 13Α-1600Α,

◆ Εφαρμοστέος κινητήρας: Ασύγχρονος κινητήρας κλουβί γενικού σκίουρου

◆ Λειτουργία εκκίνησης: ράμπα τάσης, ράμπα ρεύματος, ροπή

◆ Λειτουργία στάθμευσης: μαλακή διακοπή, δωρεάν διακοπή, στάση φρένου, προσαρμοστική στάση.

◆ Εισαγωγή λογικής: σύνθετη αντίσταση 1.8kΩ, ισχύ +24V

◆ Συχνότητα εκκίνησης: Συνιστάται να ξεκινήσετε όχι περισσότερο από 10 φορές την ώρα

◆ Επίπεδο προστασίας: IP20

◆ Λειτουργία ψύξης: ψύξη αέρα

◆ Λειτουργία εγκατάστασης: κρέμονται τοίχο

◆ Περιβαλλοντικές συνθήκες: Το υψόμετρο υπερβαίνει τα 2000 μέτρα, η χωρητικότητα πρέπει να μειωθεί ανάλογα και η θερμοκρασία περιβάλλοντος είναι μεταξύ -10 και +40 ° C

Η αντίστοιχη υγρασία δεν υπερβαίνει το 95%(20 ℃ ± 5 ℃), χωρίς εύφλεκτο, εκρηκτικό, διαβρωτικό αέριο, χωρίς αγώγιμη σκόνη, εσωτερική εγκατάσταση, καλό αερισμό, δόνηση μικρότερη από 0,5g

Εφαρμογή προϊόντος

Τα προϊόντα μπορούν να χρησιμοποιηθούν σε μεταλλουργία και χημική βιομηχανία, συμπιεστές, γερανούς, δημοτικές μηχανικές περιστάσεις.

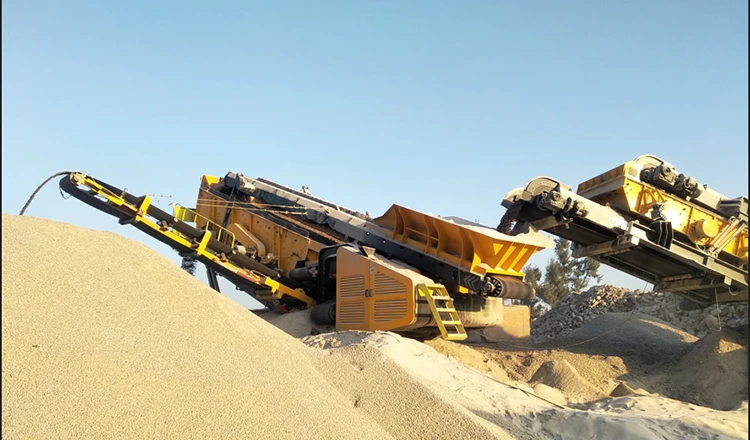

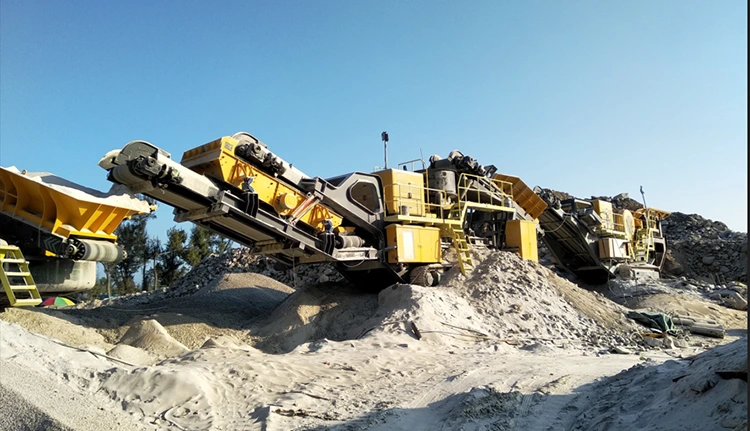

Crusher, ταξινομώντας πέτρες διαφορετικών μεγεθών.

Η ηλεκτρονική μαλακή εκκίνηση χρησιμοποιείται ευρέως στη βιομηχανία θραυστήρων, μπορεί να χρησιμοποιηθεί σε θραυστήρα κρούσης, θραυστήρα γνάθου, θραυστήρα κώνου, θραυστήρα σφυρί και ούτω καθεξής. Μπορεί να χρησιμοποιηθεί στον κεντρικό υπολογιστή υψηλής ισχύος, να μειώσει το ρεύμα εκκίνησης, να μειώσει τις μηχανικές επιπτώσεις. Ο μαλακός εκκινητής μπορεί να ρυθμίσει αυτόματα την ισχύ εξόδου του κινητήρα σύμφωνα με το πραγματικό φορτίο του θραυστήρα. Όταν ο θραυστήρας βρίσκεται σε λειτουργία χωρίς φορτίο ή φορτίο, ο μαλακός εκκινητής μειώνει την τάση και το ρεύμα του κινητήρα, έτσι ώστε ο κινητήρας να λειτουργεί σε χαμηλότερη ισχύ, έτσι ώστε να επιτευχθεί ο σκοπός της εξοικονόμησης ενέργειας. Σύμφωνα με τα στατιστικά στοιχεία, μετά τη χρήση του μαλακού εκκινητή, η κατανάλωση ενέργειας του θραυστήρα μπορεί να μειωθεί κατά περίπου 10%-30%.

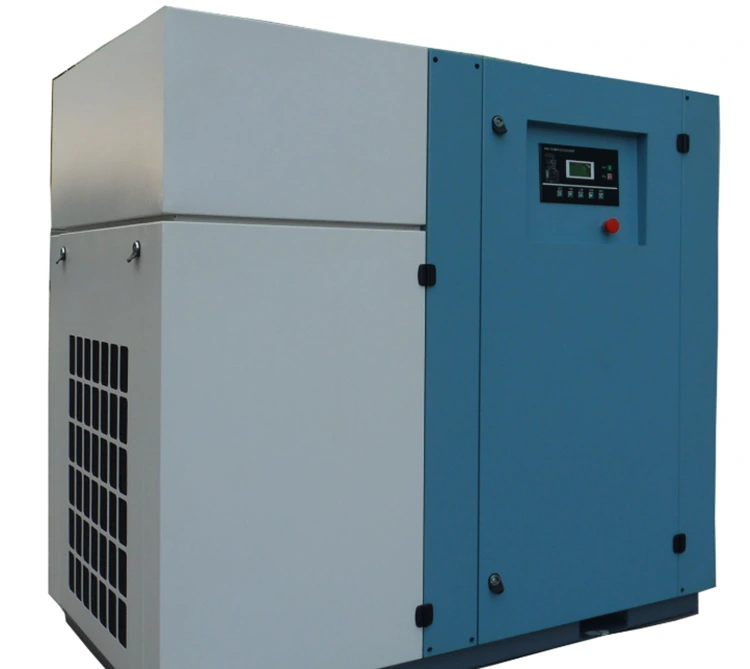

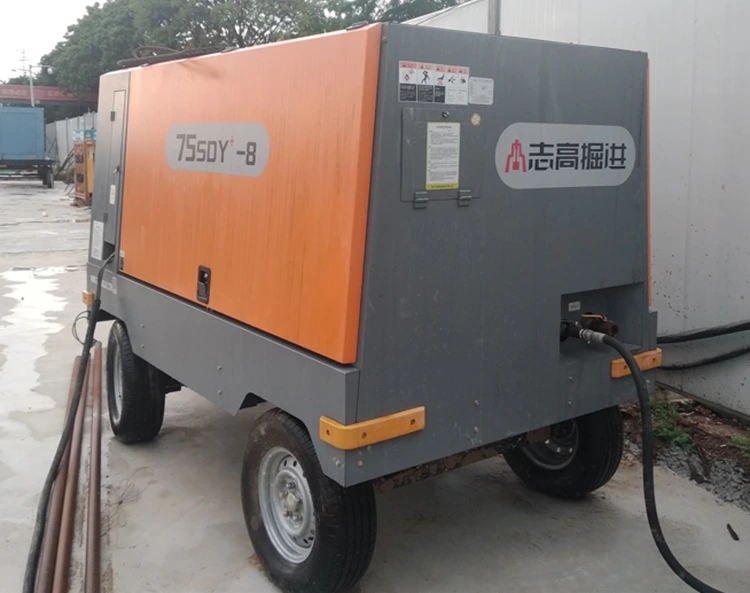

Αεροσυμπιεστής

Ο Soft Starter του συμπιεστή αέρα είναι ένας ειδικός μαλακός εκκινητής προσαρμοσμένος για διάφορους αεροσυμπιεστές. Η εγκατάσταση ενός μαλακού εκκινητή στον συμπιεστή αέρα μπορεί να καταστήσει τη σταθερή πίεση του αέρα και μέσω του ρυθμιστή πίεσης, ο συμπιεστής αέρα μπορεί να συνεχίσει να λειτουργεί κάτω από την καθορισμένη τιμή πίεσης, η πίεση είναι σταθερή και αξιόπιστη και η πίεση μπορεί να είναι σκόπιμη ρύθμιση και ρυθμιζόμενη ανά πάσα στιγμή. Ο κινητήρας για να επιτευχθεί μαλακή εκκίνηση, ο κύκλος ζωής και συντήρησης του συμπιεστή θα επεκταθεί σε μεγάλο βαθμό. Ο όγκος εξάτμισης του συμπιεστή αέρα ελέγχεται από την ταχύτητα του συμπιεστή αέρα, η πλάκα βαλβίδας αέρα στον κύλινδρο δεν ανοίγει επανειλημμένα και κλείνει και οι συνθήκες εργασίας όπως το κάθισμα της βαλβίδας και το ελατήριο βελτιώνονται σημαντικά, γεγονός που αποφεύγει την απότομη ροή και την πρόσκρουση της υψηλής θερμοκρασίας και του αερίου υψηλής πίεσης και μειώνει το φόρτο συντήρησης.

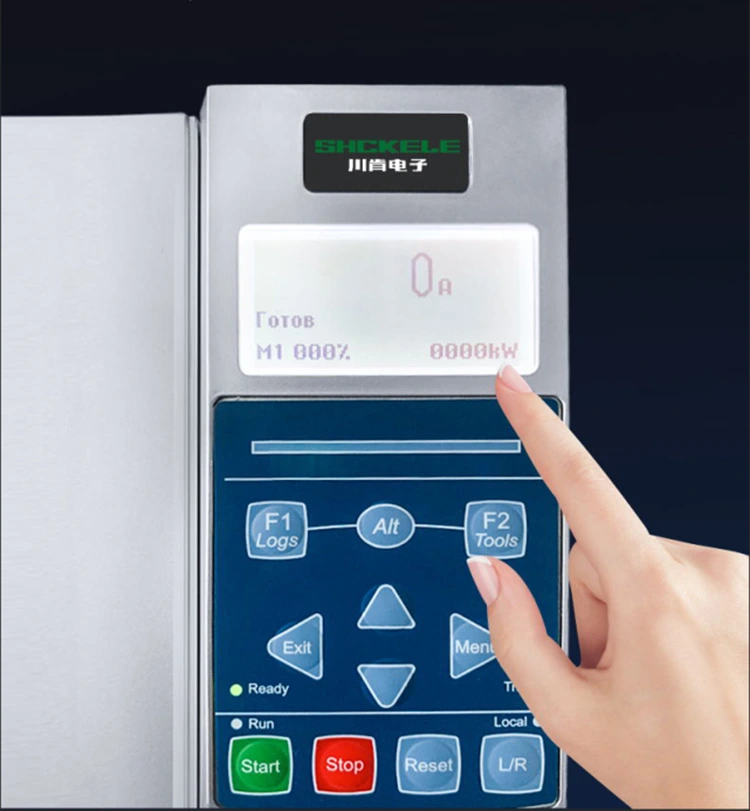

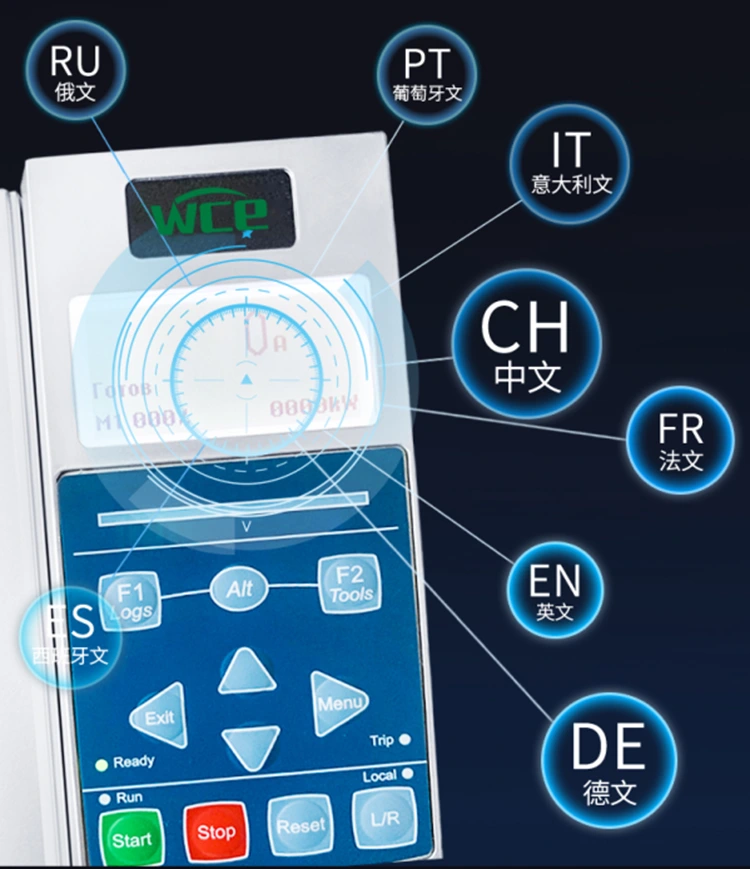

Οθόνη τεσσάρων γραμμών LCD υψηλής ευκρίνειας, εύκολη στη λειτουργία. Έρχεται με πολλαπλές οθόνες εθνικής γλώσσας και μπορεί να προσαρμοστεί όταν είναι απαραίτητο. Το πληκτρολόγιο είναι pluggable και εύκολο να μετακινηθεί.

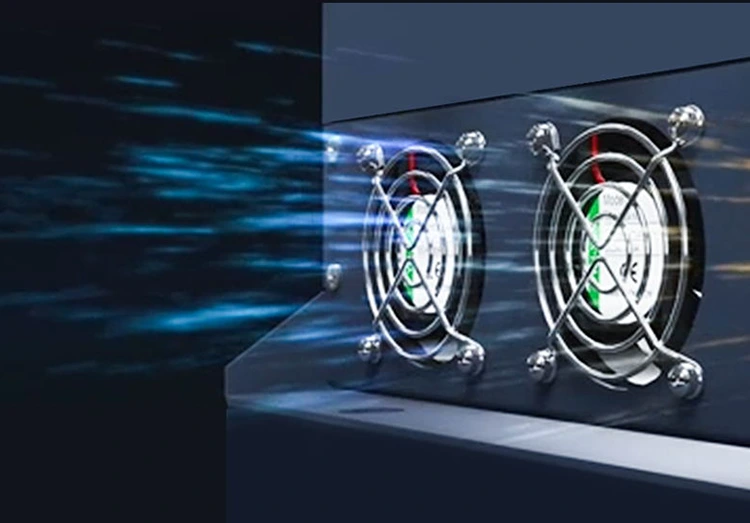

Ο θυρίστορ με μια εσωτερική παράκαμψη μαλακή εκκίνηση λειτουργεί μόνο κατά τη διάρκεια της εκκίνησης και μεταβαίνει στον επαφή κατά τη διάρκεια της λειτουργίας, έτσι ώστε να παράγει λιγότερη θερμότητα. Ωστόσο, εγκαταστήσαμε ακόμα έναν ανεμιστήρα για να κρυώσουν τον επαφή. Εγκαταστήστε έναν ανεμιστήρα για να το δροσίσετε. Όλοι οι μαλακοί εκκινητές 75kW και πάνω από 7000 είναι εξοπλισμένα με 24V ανεμιστήρες υψηλής ταχύτητας DC, παρέχοντας 360 ° στρογγυλή διάχυση θερμότητας και ισχυρότερη δύναμη αιολικής ενέργειας. Δεν μειώνει μόνο τις απροσδόκητες διακοπές που προκαλούνται από την υπερθέρμανση, αλλά επίσης επεκτείνει σημαντικά τη διάρκεια ζωής του μαλακού εκκινητή.

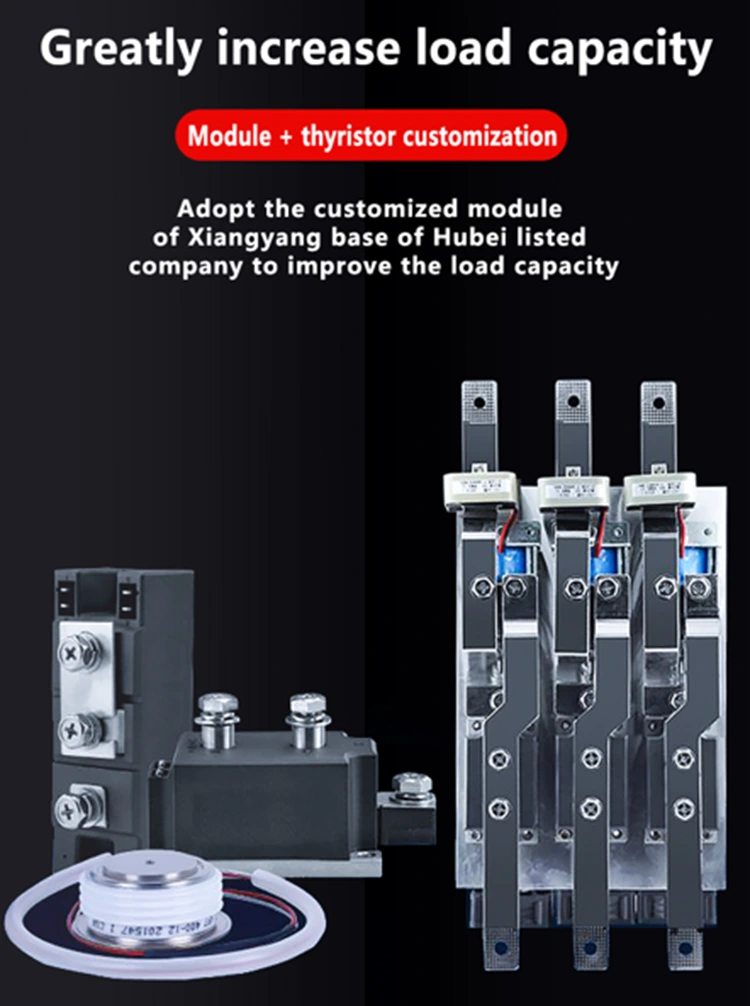

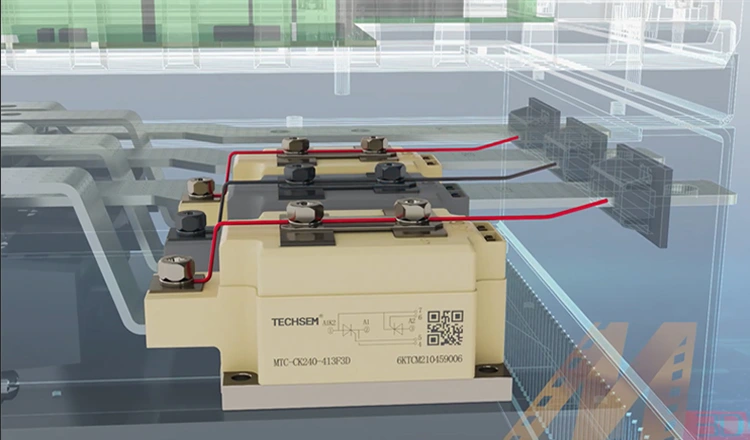

Έχουμε βαθιά συνεργασία με την Hubei Taiji, μια εγχώρια εισηγμένη εταιρεία, και χρησιμοποιούμε προσαρμοσμένες ενότητες και θυρίστορες, διαφορετικές από τις γενικές ενότητες που παρέχονται στην αγορά, για να βελτιώσουν την ικανότητα φόρτωσης. Οι επαφές DC μας είναι επίσης ειδικά προσαρμοσμένοι, όλοι διαθέτουν ασημένιες επαφές. Η επιφάνεια επαφής των επαφών είναι μεγαλύτερη και μπορεί να επιτύχει περίπου 100.000 χρόνους δέσμευσης, αυξάνοντας σημαντικά τη διάρκεια ζωής.

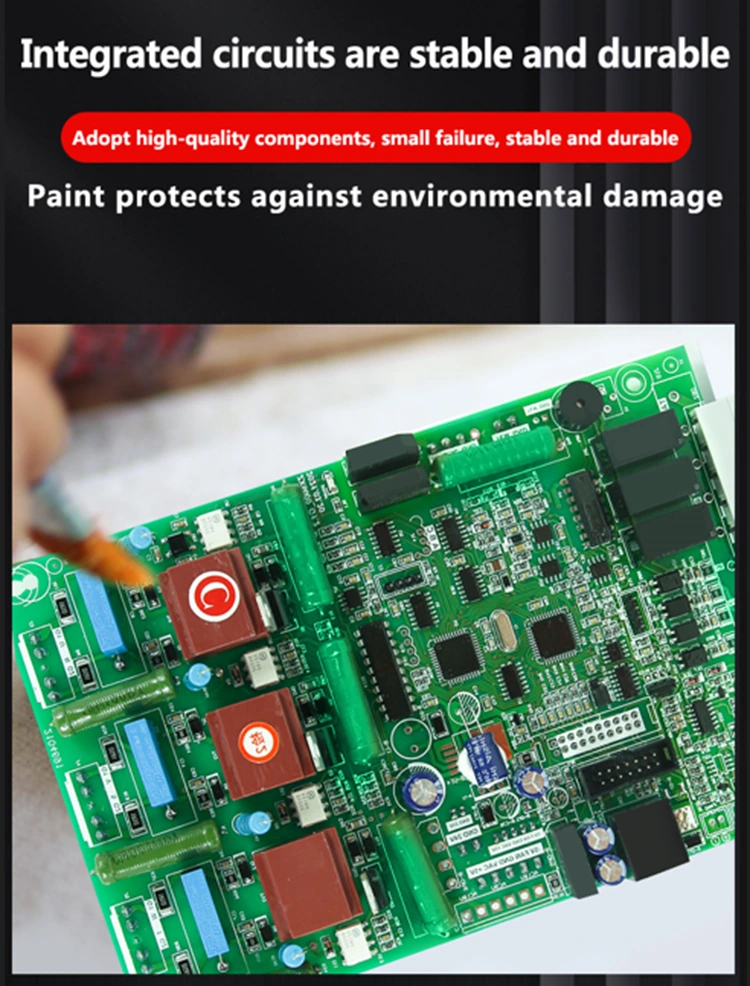

Ο κύριος σκοπός της βούρτσας βούρτσας του σκάφους του μαλακού εκκινητή (συνήθως τριών αντι-ζωγραφικής, μονωτικής βαφής ή επικάλυψης από την υγρασία) είναι η προστασία της σταθερότητας και της ζωής του πίνακα κυκλωμάτων σε ένα πολύπλοκο περιβάλλον εργασίας, προκειμένου να εξασφαλιστεί η διάρκεια ζωής του κυκλώματος, είναι μεγαλύτερη, χρησιμοποιούμε όλοι υψηλής ποιότητας μπαλώματα και plug-ins, η πιθανότητα αποτυχίας είναι πολύ χαμηλή και όλοι οι μηχανές ψεκασμού τριών αντιμέτρων. Αυξημένη ανθεκτικότητα και ασφάλεια.

Η μοναδική λειτουργία έκτακτης ανάγκης. Οι συμβατικοί μαλακοί εκκινητές δεν μπορούν να λειτουργήσουν όταν μια φάση του θυρίστορ είναι κατεστραμμένη. Η λειτουργία έκτακτης ανάγκης της σειράς 7000 επιτρέπει στον μαλακό εκκινητή να λειτουργεί ακόμα σε περίπτωση έκτακτης ανάγκης όταν κατανείμεται μία φάση του θυρίστορ, μειώνοντας τις οικονομικές απώλειες που προκαλούνται από τη ζημιά και το κλείσιμο των χρηστών για τους χρήστες.

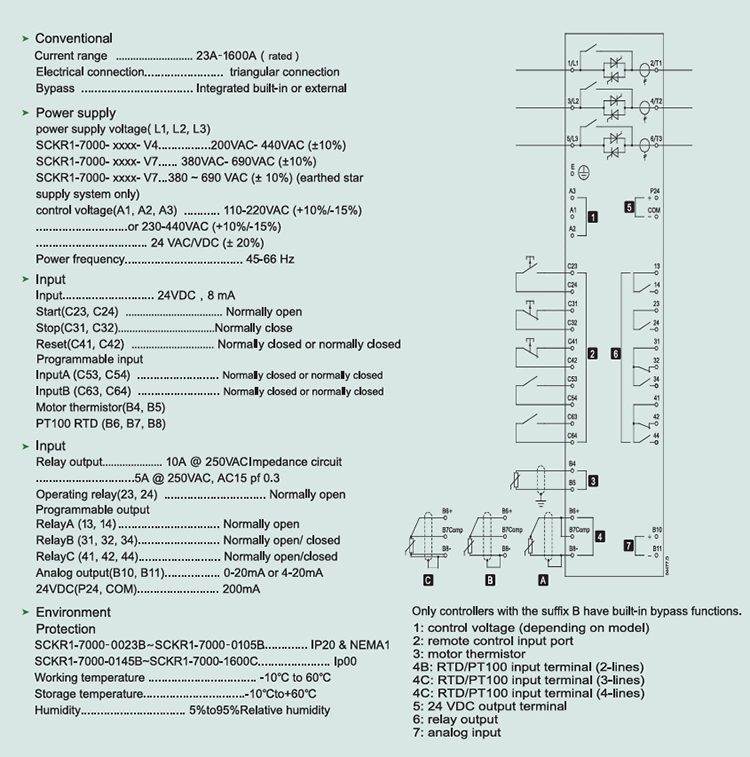

Μαλακό διάγραμμα καλωδίωσης εκκίνησης.
