Απλή αντιμετώπιση προβλημάτων για VFD - IGBT 、 Ανορθωτής γέφυρας

Προειδοποίηση:

Πριν από τη μέτρηση, είναι απαραίτητο να διασφαλιστεί ότι το VFD είναι ενεργοποιημένο και οι γραμμές ηλεκτρικής ενέργειας R, S, T και οι γραμμές εξόδου U, V, W αφαιρούνται. Μόνο μετά τη μέτρηση P+/N- και δεν υπάρχει τάση DC μπορεί να πραγματοποιηθεί η λειτουργία!

Μετρήστε τη μονάδα ανορθωτή του VFD:

Πρώτον, ρυθμίστε το πολύμετρο στη θέση "διόδου" και, στη συνέχεια, χρησιμοποιήστε τα κόκκινα και μαύρα δοκιμαστικά καλώδια του πολύμετρο για να ακολουθήσετε τα παρακάτω βήματα για ανίχνευση:

Δεύτερον, αγγίξτε το θετικό τερματικό P (+) του διαύλου DC με το μαύρο μολύβι δοκιμής και το Touch R, S και T σε σειρά με το κόκκινο δοκιμαστικό μόλυβδο. Καταγράψτε τις εμφανιζόμενες τιμές στο πολύμετρο.

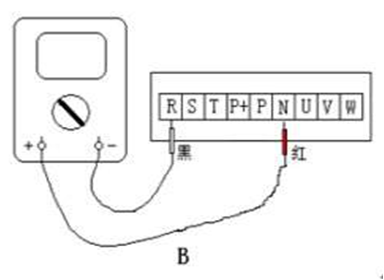

Τρίτον, στη συνέχεια, αγγίξτε την κόκκινη δοκιμή στο αρνητικό τερματικό N (-) του διαύλου DC και αγγίξτε τη μαύρη δοκιμή που οδηγεί σε R, S και T σε σειρά και καταγράψτε την τιμή εμφάνισης του πολύμετρο.

Τέταρτον, εάν οι εμφανιζόμενες τιμές της έκτης μέτρησης είναι βασικά ισορροπημένες, δείχνει ότι δεν υπάρχει πρόβλημα με την διόρθωση του VFD. Διαφορετικά, η μονάδα διόρθωσης στην αντίστοιχη θέση είναι κατεστραμμένη.

Μετρήστε τη μονάδα IGBT του VFD:

Πρώτον, ρυθμίστε το πολύμετρο στη θέση "διόδου" και, στη συνέχεια, χρησιμοποιήστε τα κόκκινα και μαύρα δοκιμαστικά καλώδια του πολύμετρο για να ακολουθήσετε τα παρακάτω βήματα για ανίχνευση:

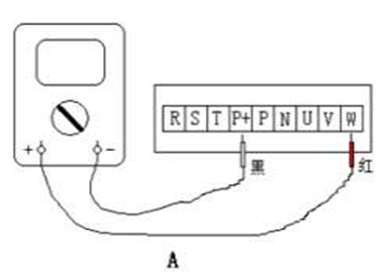

Δεύτερον, αγγίξτε το θετικό τερματικό P (+) του διαύλου DC με το μαύρο μόλυβδο δοκιμής και αγγίξτε τα U, V και W σε σειρά με το κόκκινο δοκιμαστικό μόλυβδο. Καταγράψτε τις εμφανιζόμενες τιμές στο πολύμετρο.

Τρίτον, στη συνέχεια, αγγίξτε την κόκκινη δοκιμή στο αρνητικό τερματικό N (-) του διαύλου DC και αγγίξτε τη μαύρη δοκιμή που οδηγεί σε U, V και W σε σειρά και καταγράψτε την τιμή εμφάνισης του πολύμετρο.

Τέταρτον, εάν οι εμφανιζόμενες τιμές της έκτης μέτρησης είναι βασικά ισορροπημένες, δείχνει ότι δεν υπάρχει πρόβλημα με τον μετατροπέα IGBT του VFD. Διαφορετικά, ο μετατροπέας IGBT στην αντίστοιχη θέση έχει υποστεί βλάβη.
