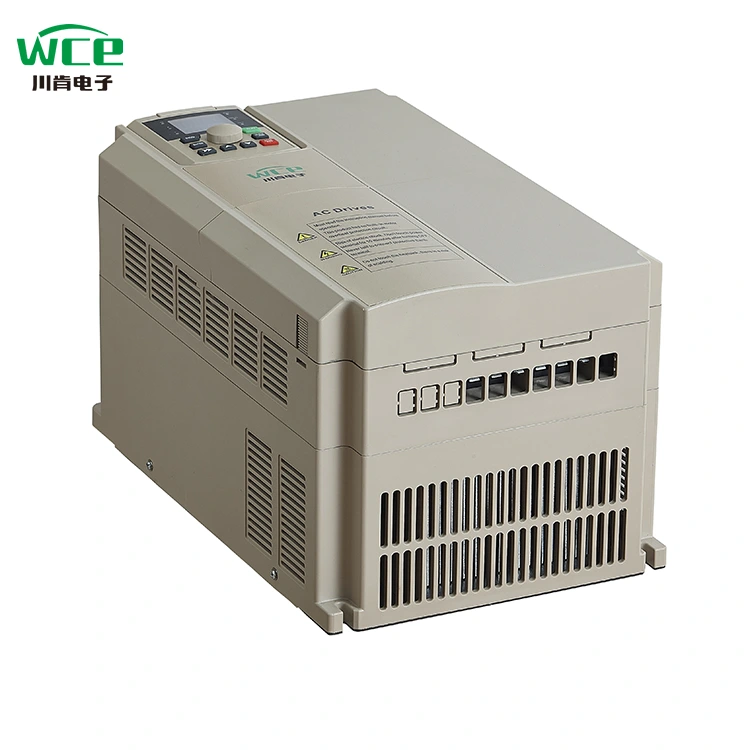

220V 380V 660V 18.5kW VFD

Οι δίσκοι της σειράς SCK300 της WCE είναι υψηλής απόδοσης, πολυλειτουργικοί δίσκοι που έχουν σχεδιαστεί για βιομηχανική αυτοματοποίηση, που χρησιμοποιούνται ευρέως σε ανεμιστήρες, αντλίες, ιμάντες μεταφορέων, θραυστήρες και άλλο εξοπλισμό. Ο πυρήνας της υιοθετεί την προηγμένη τεχνολογία ελέγχου των φορέων, η οποία έχει τα χαρακτηριστικά της ακρίβειας ρύθμισης υψηλής ταχύτητας, της εξοικονόμησης ενέργειας και της υψηλής απόδοσης, της σταθερής λειτουργίας κ.λπ. και μπορεί να καλύψει τις ανάγκες διαφόρων βιομηχανικών σεναρίων. Έχουμε επίσης κάνει προσαρμοσμένες λύσεις για τα ντουλάπια ελέγχου μετατροπέα κινητών θραυστήρων, τα οποία λειτουργούν τέλεια σε πολλά μέρη σε ολόκληρη τη χώρα.

Παράμετρος προϊόντος (προδιαγραφή)

Χαρακτηριστικό προϊόντος

● Χαρακτηριστικά I/O

◆ Εύρος τάσης εισόδου: 220V/380V/660V ± 15%

◆ Εύρος συχνοτήτων εισόδου: 47 ~ 63Hz

◆ Εύρος τάσης εξόδου: 0 ~ Ονομαστική τάση εισόδου

Εύρος συχνοτήτων εξόδου: 0 ~ 400Hz

● Λειτουργικές λειτουργίες

◆ Λειτουργία ρύθμισης συχνότητας: Ψηφιακή ρύθμιση, αναλογική ρύθμιση, σειριακή ρύθμιση επικοινωνίας, πολλαπλών ταχυτήτων, ρύθμιση PID, κλπ.

◆ Λειτουργία ελέγχου PID

◆ Λειτουργία ελέγχου πολλαπλών ταχυτήτων: 16 έλεγχος ταχύτητας

◆ Λειτουργία ελέγχου συχνότητας Swing

◆ Στιγμιαία διακοπή ρεύματος χωρίς λειτουργία

◆ Λειτουργία κλειδιού γρήγορου/jog: κλειδί συντόμευσης πολλαπλών λειτουργιών που ορίζεται ελεύθερα από τους χρήστες

◆ Λειτουργία ρύθμισης αυτόματης τάσης: Όταν αλλάζει η τάση του πλέγματος, μπορεί να διατηρήσει αυτόματα τη σταθερά τάσης εξόδου

◆ Παρέχετε έως και 25 είδη λειτουργιών προστασίας σφαλμάτων: πάνω από ρεύμα, πάνω από τάση, υπό τάση, πάνω από τη θερμοκρασία, την απώλεια φάσης, την υπερφόρτωση και άλλες λειτουργίες προστασίας

● Χαρακτηριστικά περιφερειακής διασύνδεσης

◆ Προγραμματιζόμενη ψηφιακή είσοδος: 8 είσοδος

◆ Προγραμματιζόμενη αναλογική είσοδος: AI1: 0 ~ 10V είσοδος, AI2: 0 ~ 10V ή 0 ~ 20mA Εισαγωγή

◆ Ανοίξτε την έξοδο συλλέκτη: 1 έξοδος

◆ Έξοδος ρελέ: 2 έξοδοι

◆ Αναλογική έξοδος: 2 έξοδοι, 0/4 ~ 20ma ή 0 ~ 10V αντίστοιχα

● Χαρακτηριστικά τεχνικής απόδοσης

◆ Λειτουργία ελέγχου: Δεν υπάρχει έλεγχος φορέα PG, έλεγχος V/F, έλεγχος ροπής.

◆ Χωρητικότητα υπερφόρτωσης: 150% ονομαστικά ρεύματα 60s. 180% βαθμολογημένα ρεύματα 10s

◆ ροπής εκκίνησης: Δεν υπάρχει έλεγχος φορέα PG: 0.5Hz/150% (SVC)

◆ Αναλογία ταχύτητας: Δεν υπάρχει έλεγχος φορέα PG: 1: 100

Εφαρμογή προϊόντος

Τα προϊόντα μπορούν να χρησιμοποιηθούν σε εξόρυξη, ανεμιστήρες, αντλίες, νέο ενεργειακό εξοπλισμό και άλλες περιπτώσεις.

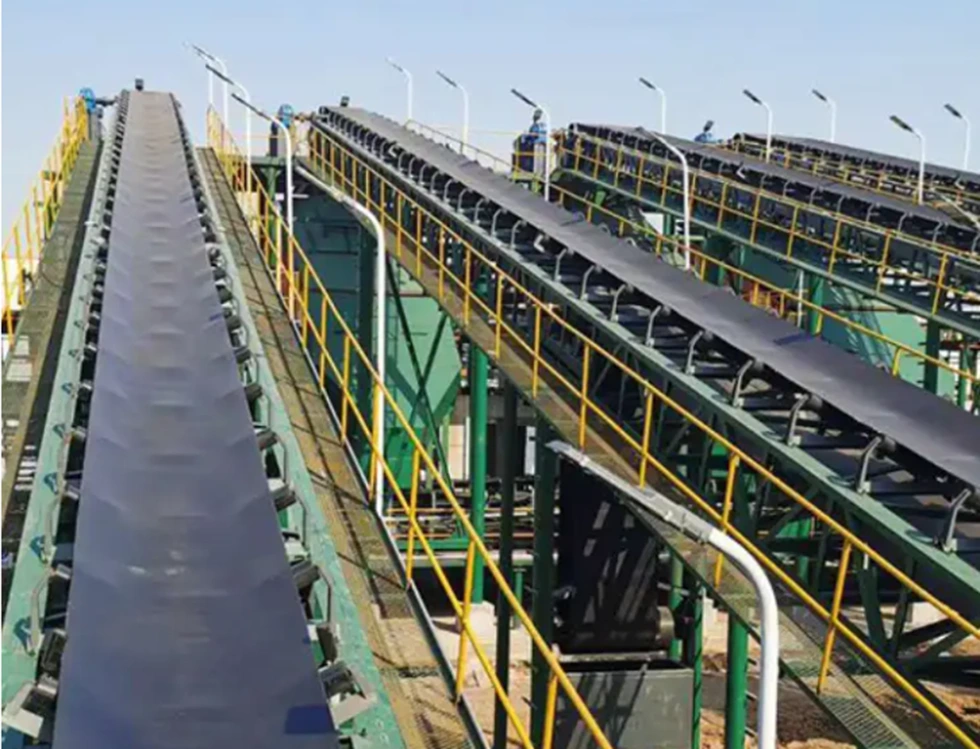

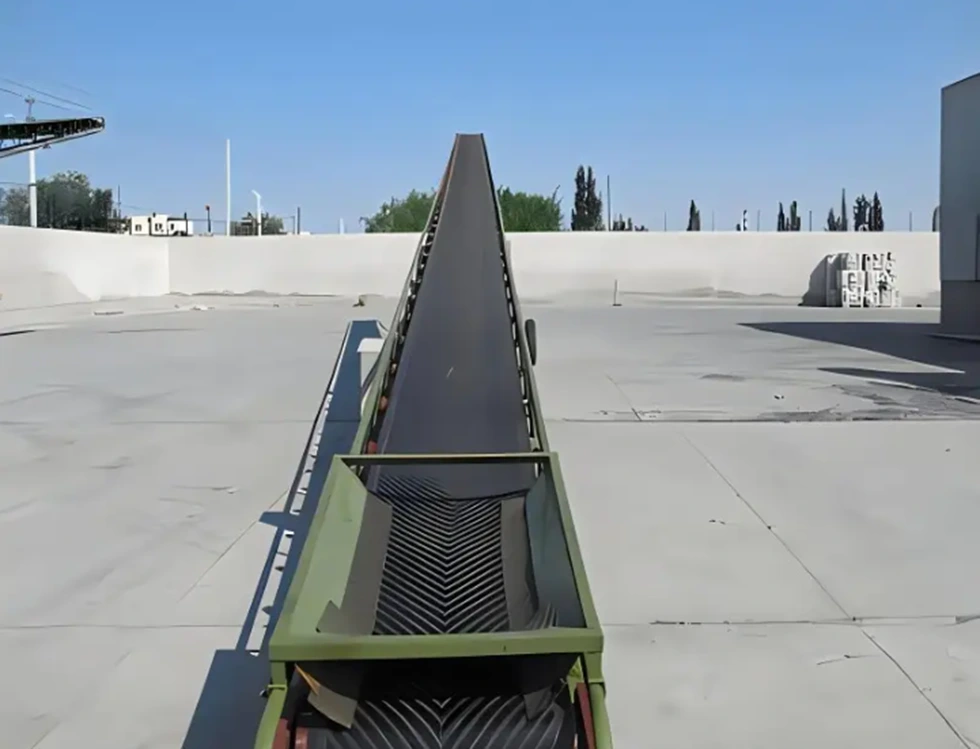

Ζώνη μεταφοράς, αγαθά μεταφοράς

Η εφαρμογή του μετατροπέα συχνότητας στο σύστημα μεταφοράς είναι μία από τις βασικές τεχνολογίες για την επίτευξη αποτελεσματικής και ακριβούς μετάδοσης υλικού και διαλογής

1. Μεταγωγή υλικού πολλαπλών ταχυτήτων

Σενάριο: Πακέτα μεταφοράς διαφορετικών μεγεθών/βάρη σε αποθήκη logistics

Συνειδητοποίησε:

Πολλαπλές σειρές παραμέτρων ταχύτητας (όπως 30Hz/50Hz/80Hz) είναι προκαθορισμένες και μεταβάλλονται με PLC ή HMI.

Σε συνδυασμό με τον φωτοηλεκτρικό αισθητήρα για την ανίχνευση του μεγέθους του πακέτου, ταιριάζει αυτόματα στην ταχύτητα (μεγάλη απόδοση αντι-ολίσθησης χαμηλής ταχύτητας, μικρής απόδοσης υψηλής ταχύτητας).

2. Ακριβής τοποθέτηση και διαλογή

Σενάριο: Το κέντρο διαλογής Express εκτρέφει τα αγροτεμάχια ανά προορισμό

Συνειδητοποίησε:

Ανατροφοδότηση κωδικοποιητή + Ελέγχου κλειστού βρόχου μετατροπέα, ακρίβεια τοποθέτησης έως ± 1mm.

Όταν το πακέτο φτάσει στη θύρα ταξινόμησης, ο μετατροπέας εκτελεί μια σταθερή στάση (DC φρενάρισμα + μηδενική ταχύτητα) σε συνδυασμό με τη δράση της ράβδου ώθησης/ρομποτικού βραχίονα.

3. Σύγχρονος συνεργατικός έλεγχος

Σενάριο: Μεταφορά μεταφορικού μεταφορέα πολλαπλών τμημάτων

Συνειδητοποίησε:

Λειτουργία ελέγχου Master/Slave: Ο μετατροπέας κύριας συχνότητας στέλνει οδηγίες συχνότητας και η μηχανή σκλάβων ακολουθεί συγχρόνως μέσω του Modbus/Canopen.

Cascade Control: Ο πίσω μεταφορέας είναι 5% ταχύτερος από το μέτωπο, αποφεύγοντας τη συσσώρευση αντικειμένων.

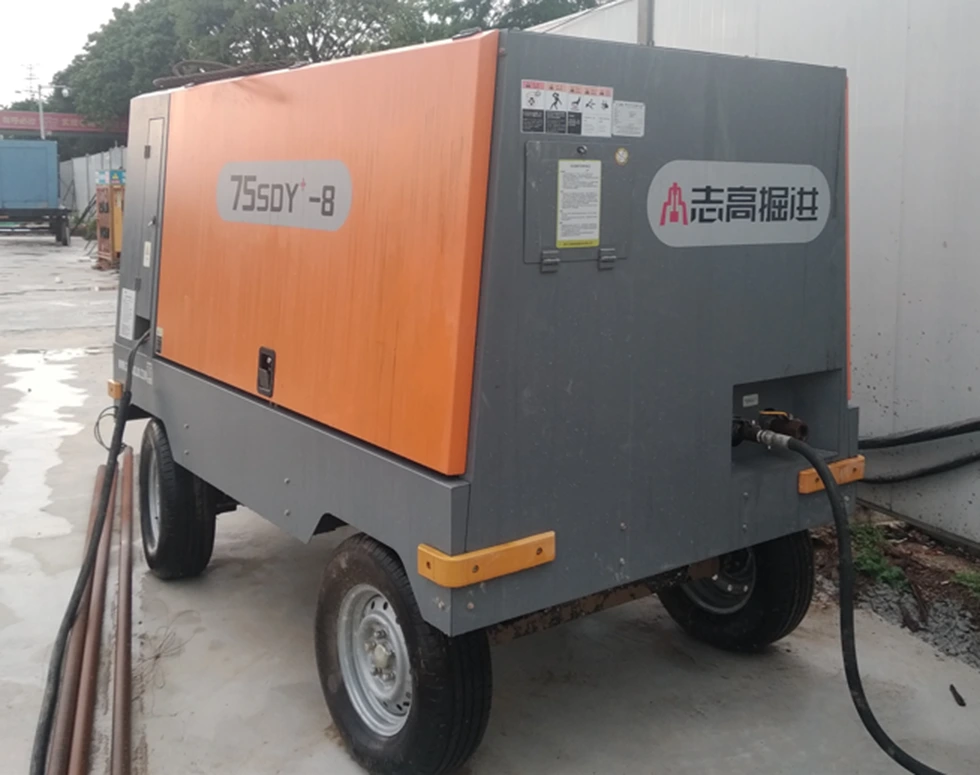

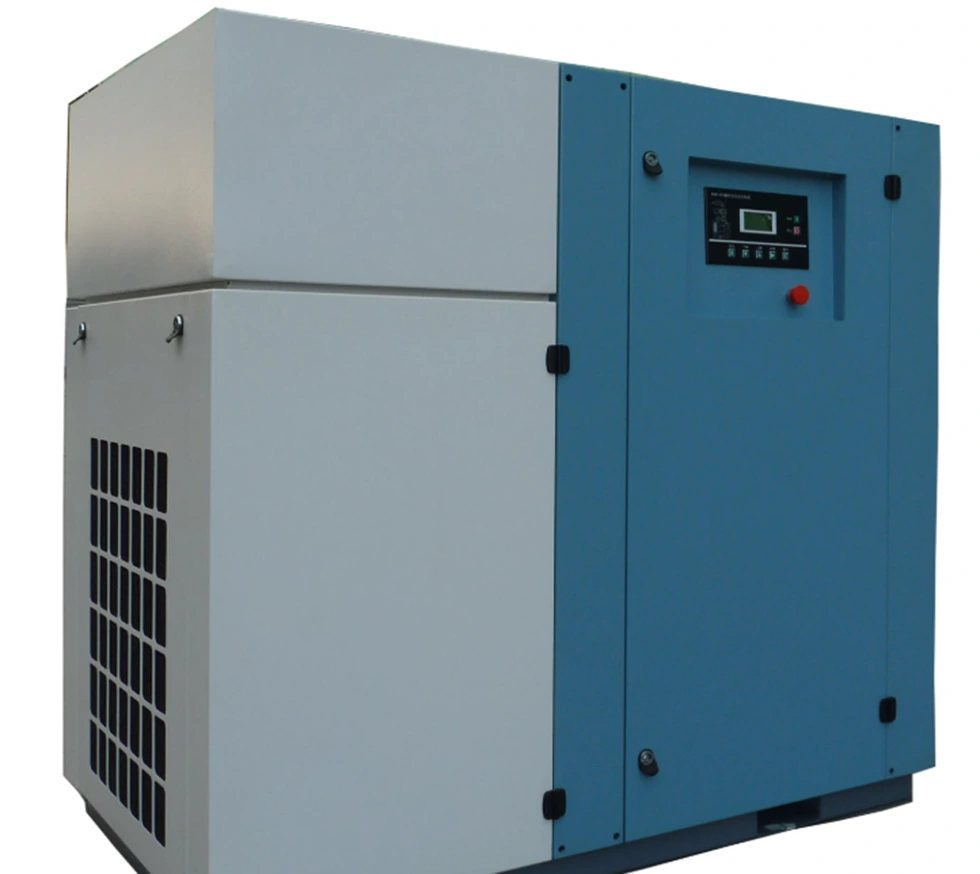

Αεροσυμπιεστής

Ο μετατροπέας αεροσυμπιεστών είναι ένας ειδικός μετατροπέας προσαρμοσμένος για όλα τα είδη αεροσυμπιεστών. Μετασχηματισμός μεταβλητής συχνότητας του συμπιεστή αέρα μπορεί να καταστήσει σταθερή την πίεση του αερίου, μέσω του ρυθμιστή πίεσης, ο συμπιεστής αέρα μπορεί να συνεχίσει να λειτουργεί κάτω από την καθορισμένη τιμή πίεσης, η πίεση είναι σταθερή και αξιόπιστη και η πίεση μπορεί να είναι σκόπιμη ρύθμιση και ρυθμιζόμενη ανά πάσα στιγμή. Ο κινητήρας για να επιτευχθεί μαλακή εκκίνηση, ο κύκλος ζωής και συντήρησης του συμπιεστή θα επεκταθεί σε μεγάλο βαθμό. Ο όγκος εξάτμισης του συμπιεστή αέρα ελέγχεται από την ταχύτητα του συμπιεστή αέρα, η πλάκα βαλβίδας αέρα στον κύλινδρο δεν είναι πλέον επανειλημμένα ανοιχτό και κλειστό και οι συνθήκες εργασίας όπως το κάθισμα της βαλβίδας και το ελατήριο βελτιώνονται σημαντικά, γεγονός που αποφεύγει την απότομη ροή και την πρόσκρουση της υψηλής θερμοκρασίας και του αερίου υψηλής πίεσης και ο φόρτος συντήρησης μειώνεται.

Το LCD εμφανίζει πολλαπλά γλωσσικά κείμενο και γραφικά, αριθμούς εμφάνισης LED, πιο διαισθητικό, σύμφωνα με τις προτιμήσεις σας

Ο όγκος VFD είναι η μεγάλη δομή, το μεγαλύτερο ψυγείο, ο ρυθμός χρησιμοποίησης του προϊόντος, μπορεί να λειτουργήσει κανονικά σε ζεστό περιβάλλον, όπως το τροπικό.

Μπορούν να προσαρμοστούν διάφοροι τύποι λειτουργιών εισόδου και εξόδου:

1.3p 380V Είσοδος στην έξοδο 3P 380V.

2. Εισαγωγή 3P220V στην έξοδο 3P220V.

3. Εισαγωγή 3P660V στην έξοδο 3P660V.

4. Εισαγωγή 1P220V στην έξοδο 3P 380V.

5. 1P220V Εισαγωγή στην έξοδο 3P220V.

Με τη λειτουργία παρακολούθησης ταχύτητας, μπορεί να είναι καλύτερη διπλή εκκίνηση.

Έρχεται με την επικοινωνία Modbus RTU και μπορεί επίσης να εφαρμόσει το Modbus TCP, το PRPFIBUS και το Profinet προσθέτοντας κάρτες επέκτασης.

Διάγραμμα καλωδίωσης VFD.
